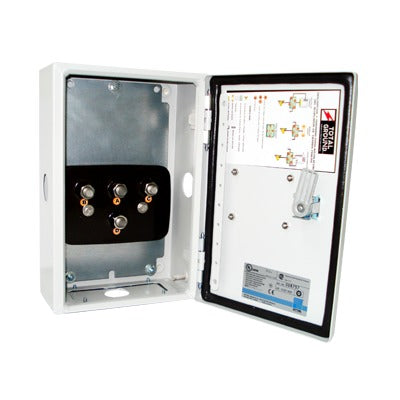

TOTAL GROUND - Acoplador de Impedancias de 1500 Amp. Capacidad Máxima.

Descripción Los Acopladores Total Ground están diseñados para cubrir las necesidades del mercado eléctrico y de telecomunicaciones, siendo un elemento básico en la infraestructura de cualquier edificio moderno. Su función principal es dirigir descargas de corriente hacia el camino de menor impedancia, facilitando la protección de equipos y personas al separar aplicaciones secundarias de tierra física conectadas a un solo electrodo de disipación a tierra. Funciona bajo el principio de impedancias en paralelo, donde la impedancia total del sistema es menor que la menor de las impedancias individuales. Características Técnicas Capacidad Máxima: 1500 Amperes Dimensiones: 200 x 300 x 120 mm (Ancho x Alto x Profundidad) Calibre de Gabinete: 18 Tipo de Conexión (Estandar): 1/2' Tipo de Tuerca: 1/2' Peso: 4.914 Kg Material: Acero al carbón ASTM-A653 (Platina) y ASTM-A1011 SAE 1008 (Gabinete) Tornillería: Acero inoxidable con rosca estándar para conectores de ojillo Construcción Gabinete de marco rígido con sello de poliuretano Acabado con fosfatado alcalino y pintura de poliéster color Gris gofrado Ral 7032/15440 Curado a 180° con prueba de 700 horas en cámara salina Aplicaciones Sistemas de puesta a tierra Instalaciones eléctricas interiores y exteriores Sector comercial e industrial Conexión a masas conductivas (estructuras metálicas, varillas de construcción, tuberías conductoras de agua) Beneficios Impide que las corrientes inducidas lleguen a los equipos protegidos Evita el ensamble en campo y barrenado en sitio Facilita revisión y mantenimiento de conexiones Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones Condiciones de Uso Uso: Instalaciones eléctricas en general, tanto en interiores como en exteriores Garantía: 20 años (válida cuando se instalan todos los componentes del kit del sistema Total Ground) Instalación Se fijan en cualquier tipo de muro Listos para instalarse, evitan ensamble en campo Barrenado en sitio no necesario Compatibilidad Conexión compatible con estándares mecánicos y de compresión más comunes Diseñado para sistemas de puesta a tierra de baja y media tensión Certificaciones Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones Contenido del Paquete 1 Acoplador de impedancias TGC01 Tornillería de acero inoxidable para conexión Referencia de Modelos Este acoplador forma parte de una familia de productos con diferentes capacidades: TGC01 - 1500 Amp TGC02 - 2500 Amp TGC04 - 4500 Amp TGC05 - 6000 Amp TGC06 - 12000 Amp Notas Adicionales Las imágenes son exclusivamente de carácter ilustrativo y están sujetas a modificaciones. La información incluida en los dibujos pertenece exclusivamente a Grupo Enertec. Queda prohibida la reproducción total o parcial sin autorización.

Características

• Capacidad máxima de 1500 amperes
• Dimensiones compactas: 200 x 300 x 120 mm
• Calibre 18 de gabinete resistente
• Conexión estándar 1/2' con tuerca
• Peso de 4.914 kg
• Material de acero al carbono ASTM-A653
