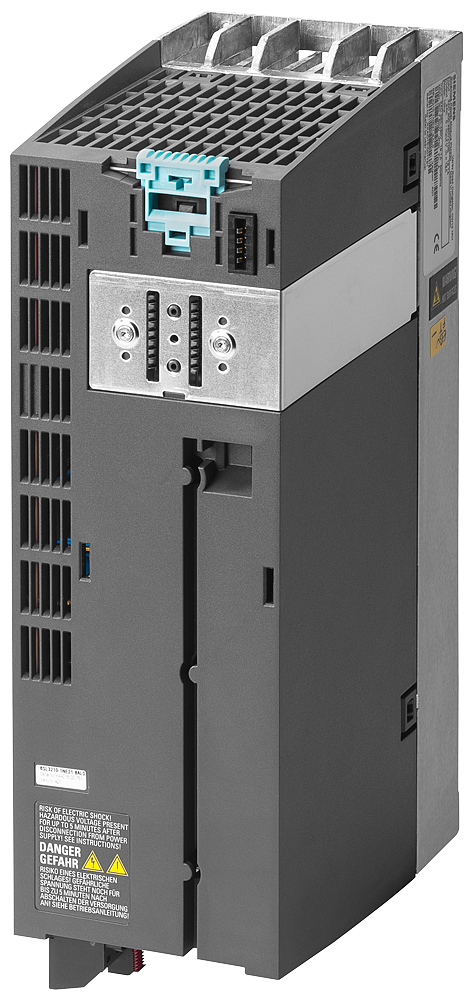

SIEMENS - Variador de Frecuencia SINAMICS PM240-2 / 7.5 kW (10 HP) / 380-480V ±10% / IP20 / Control Vector y V/f / UL-cUL-CE / Frame Size FSB

Características principales Rango de voltaje de entrada: 380-480V ±10% trifásico Potencia nominal: 7.5 kW (LO) / 5.5 kW (HO) Capacidad de sobrecarga: 150% por 57 segundos Eficiencia: 97% con clase IE2 Protección: IP20 Certificaciones: UL, cUL, CE Especificaciones eléctricas Tensión de entrada: 380-480V ±10% (3 fases) Frecuencia de entrada: 47-63 Hz Corriente nominal (LO): 22.20 A Corriente nominal (HO): 19.80 A Corriente de salida: 27.00 A Tensión de salida: 400V IEC 480V NEC Frecuencia de salida: 0-200 Hz (control vectorial) / 0-550 Hz (control V/f) Frecuencia de pulsos: 4 kHz Factor de potencia: 0.85 Factor de desplazamiento cos φ: 0.95 Especificaciones mecánicas Tamaño del marco: FSB Grado de protección: IP20 / UL tipo abierto Peso neto: 3.00 kg (6.61 lb) Dimensiones: Ancho 100 mm (3.94 in), Altura 292 mm (11.50 in), Profundidad 165 mm (6.50 in) Requisito de aire de refrigeración: 0.009 m³/s (0.325 ft³/s) Altitud de instalación: 1,000 m (3,280.84 ft) Nivel de ruido: 72 dB (a 1m) Pérdidas de potencia: 0.20 kW Condiciones ambientales Temperatura de operación: -10 ... 40 °C (LO) / -10 ... 50 °C (HO) Temperatura de transporte: -25 ... 55 °C Temperatura de almacenamiento: -25 ... 55 °C Humedad relativa: Máx. 95% HR, sin condensación Conexiones Versión: Terminales de tornillo enchufables Sección del conductor: 1.50 ... 6.00 mm² (AWG 16 ... AWG 10) Longitud máxima del cable del motor: 50 m (blindado) / 100 m (no blindado) Estándares Conformidad: UL, cUL, CE, C-Tick (RCM), SEMI F47 Marca CE: Directiva de baja tensión 2006/95/EC Capacidad de sobrecarga Baja sobrecarga (LO): 110% durante 57 s (ciclo de 300 s) / 150% durante 3 s (ciclo de 300 s) Alta sobrecarga (HO): 150% durante 57 s (ciclo de 300 s) / 200% durante 3 s (ciclo de 300 s) Pérdidas del convertidor IE2: 179.0 W (1.40 %) al 100% de carga IE2: 113.0 W (0.90 %) al 50% de carga IE2: 92.6 W (0.70 %) al 25% de carga
