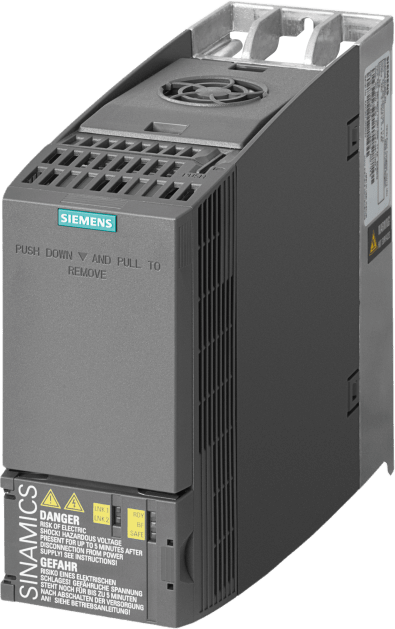

SIEMENS - Variador de Frecuencia SINAMICS G120C / 4.00 kW (5.00 HP) / 380-480V / PROFINET + EtherNet/IP / 6 Entradas Digitales / Control Vector sin Sensor / IP20 / Clase IE2

Características Principales Rango de voltaje de entrada 380-480V ±10%/-20% Control vector sin sensor hasta 240 Hz Comunicación PROFINET y EtherNet/IP integrada 6 entradas digitales + 1 entrada de seguridad Eficiencia del 97% con clase IE2 Datos Técnicos Potencia nominal (LO): 4.00 kW (5.00 HP) Potencia nominal (HO): 3.00 kW (4.00 HP) Corriente nominal (LO): 8.80 A Corriente nominal (HO): 7.30 A Tensión de salida: 400V IEC 480V NEC Frecuencia de salida (vectorial): 0 ... 240 Hz Frecuencia de salida (V/f): 0 ... 550 Hz Frecuencia de conmutación: 4 kHz   Capacidad de sobrecarga (LO): 150% base load current IL for 3 s, followed by 110% base load current IL for 57 s in a 300 s cycle time Capacidad de sobrecarga (HO): 200% base load current IH for 3 s, followed by 150% base load current IH for 57 s in a 300 s cycle time Eficiencia: 0.97 Pérdidas de potencia: 124.0 W Factor de potencia λ: 0.70 ... 0.85 Factor de offset cos φ: 0.95 Especificaciones de Control Control V/f: Lineal / cuadrático / parametrizable V/f con control de corriente de magnetización (FCC): Sí V/f ECO: Lineal / cuadrático Control vector sin sensor: Sí Control de par sin encoder: No Control vector con sensor: No Control de par con encoder: No Conexiones Entrada de línea: 3 fases 380 ... 480 V +10 % -20 % Frecuencia de línea: 47 ... 63 Hz Conexión a tierra: M4 screw Largo máximo del cable de motor: 50 m (blindado), 100 m (no blindado) Longitud de línea: Máximo 15 m (49.21 ft) Comunicaciones Protocolos: PROFINET, EtherNet/IP Interfaces: 1 entrada digital de seguridad Entradas digitales: 6 (6 entradas digitales estándar) Entrada diferencial: 1 (resolución 10 bit) Salidas digitales: 2 (1 como contacto de relé, 1 como transistor) Salidas analógicas: 1 (no aislada) Entrada de temperatura: 1 entrada de sensor de temperatura de motor (PTC, KTY y Thermo-Click, precisión ±5 °C) Condiciones Ambientales Temperatura de operación: -10 ... 40 °C Temperatura de transporte: -40 ... 70 °C Temperatura de almacenamiento: -25 ... 55 °C Humedad relativa: Máximo 95% sin condensación Altitud de instalación: Hasta 1,000 m Nivel de presión sonora: 52 dB (a 1m) Especificaciones Mecánicas Grado de protección: IP20 / UL open type Tamaño del marco: FSA Peso neto: 1.70 kg Dimensiones: 73 mm (ancho) × 196 mm (alto) × 200 mm (profundidad) Refrigeración: Enfriamiento por aire con ventilador integrado Requisito de aire de refrigeración: 0.005 m³/s Conformidad y Estándares Normas: CE, cUL, UL, KC, EAC, C-Tick (RCM) Directiva EMC: 2004/108/EC Directiva de Baja Tensión: 2006/95/EC Clase de eficiencia: IE2 Filtro integrado: Clase A Información Adicional Tensión de línea: 380 ... 480 V +10 % -20 % Corriente nominal (IN): 9.00 A Corriente de salida máxima: 14.60 A Entrada digital de seguridad: 1 (cambio de contacto) Salida resistiva: DC 30 V, 0.5 A Entrada diferencial: 1 (resolución 10 bit, umbral de conmutación como entrada digital) Conexión de cable de señal: 0.15 ... 1.50 mm² (AWG 24 ... AWG 16) Conexión lado línea: 1.00 ... 2.50 mm² (AWG 18 ... AWG 14) Conexión motor: 1.00 ... 2.50 mm² (AWG 18 ... AWG 14) Conexión de resistor de frenado: 1.00 ... 2.50 mm² (AWG 18 ... AWG 14)
