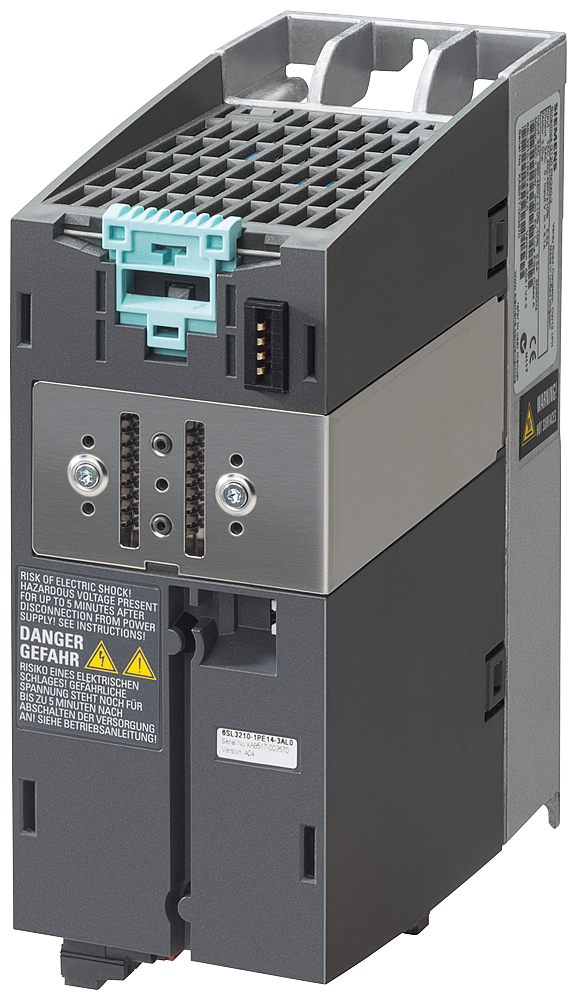

SIEMENS - Power Module PM240-2 / 4.00 kW LO - 3.00 kW HO / 380-480V ±10% / IP20 / UL-cUL-CE / Vector Control 0-200Hz / V/f Control 0-550Hz / IE2 Efficiency

Características principales Potencia nominal 4 kW (LO) / 3 kW (HO) trifásica Rango de voltaje de entrada 380-480V ±10% Sobrecarga 150% durante 57s (HO) / 200% durante 3s Eficiencia del 97% con clase IE2 según IEC61800-9-2 Protección IP20 y cumplimiento UL, cUL, CE Datos eléctricos Tensión de entrada: 380-480 V ±10 % Frecuencia de entrada: 47-63 Hz Corriente nominal (LO): 13.30 A Corriente nominal (HO): 11.60 A Corriente de salida: 15.40 A Potencia nominal (LO): 4.00 kW / 5.00 hp Potencia nominal (HO): 3.00 kW / 4.00 hp Tensión nominal: 400V IEC 480V NEC Factor de potencia λ: 0.85 Factor de desplazamiento cos φ: 0.95 Frecuencia de pulso: 4 kHz Frecuencia de salida (control vectorial): 0-200 Hz Frecuencia de salida (control V/f): 0-550 Hz Condiciones ambientales Temperatura de operación (LO): -10 ... 40 °C Temperatura de operación (HO): -10 ... 50 °C Temperatura de transporte: -25 ... 55 °C Temperatura de almacenamiento: -25 ... 55 °C Humedad relativa: Max. 95 % RH, sin condensación Altitud de instalación: 1,000 m Conexiones Línea: Terminales de tornillo enchufables Sección de conductor: 1.50 ... 6.00 mm² (AWG 16 ... AWG 10) Longitud máxima del cable del motor: Apantallado: 50 m No apantallado: 100 m Salida del motor: Terminales de tornillo enchufables Sección de conductor: 1.50 ... 6.00 mm² (AWG 16 ... AWG 10) Características mecánicas Grado de protección: IP20 / UL open type Tamaño del chasis: FSB Peso neto: 2.90 kg Ancho: 100 mm Alto: 292 mm Profundidad: 165 mm Nivel de presión acústica (1m): 72 dB Pérdidas de potencia: 0.11 kW Sobrecarga Modo LO: 110% de la corriente nominal durante 57 s (ciclo de 300 s) Modo HO: 150% de la corriente nominal durante 57 s (ciclo de 300 s) Pico de sobrecarga: 200% de la corriente nominal durante 3 s (ciclo de 300 s) Eficiencia Eficiencia: 97% Clase de eficiencia: IE2 según IEC61800-9-2 Pérdidas: 112.0 W (1.60 %) a 100% de carga Pérdidas: 86.9 W (1.20 %) a 50% de carga Pérdidas: 76.7 W (1.10 %) a 25% de carga Certificaciones UL cUL CE C-Tick (RCM) SEMI F47 Refrigeración Tipo: Refrigeración interna por aire Requerimiento de aire de refrigeración: 0.009 m³/s
