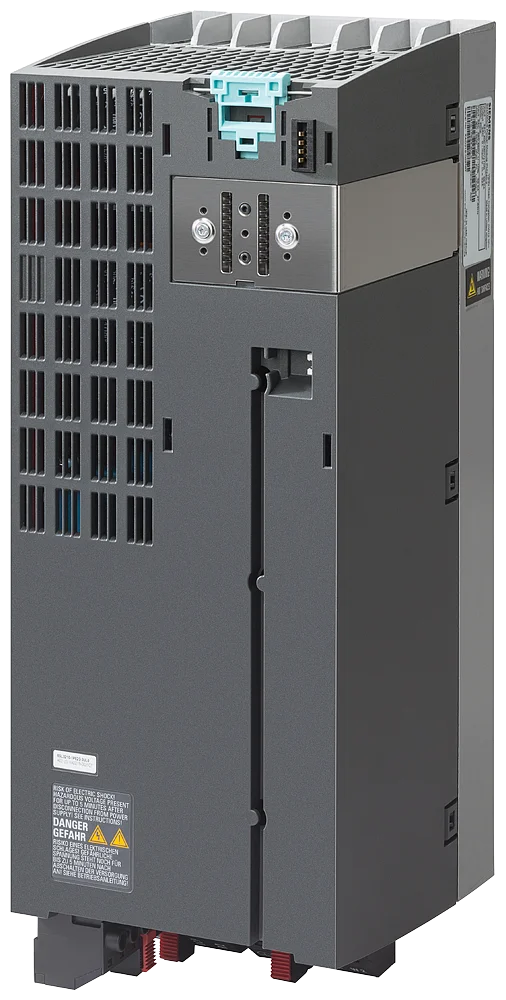

SIEMENS - Power Module PM240-2 / 15 kW LO - 11 kW HO / 380-480V ±10% / IP20 / IE2 Efficiency / UL-cUL-CE Certified / Vector & V/f Control

Características principales Rango de voltaje de entrada: 380-480V ±10% trifásico Potencia nominal: 15 kW (LO) / 11 kW (HO) Capacidad de sobrecarga: 150% por 57 segundos (HO) Eficiencia del 97% con clase IE2 Protección IP20 y cumplimiento UL, cUL, CE Especificaciones eléctricas Voltaje de entrada: 380-480V ±10% trifásico Frecuencia: 47-63 Hz Corriente nominal (LO): 39.90 A Corriente nominal (HO): 36.00 A Factor de potencia (λ): 0.85 Factor de desplazamiento (cos φ): 0.95 Eficiencia: 97% Condiciones ambientales Altitud: 1,000 m (3,280.84 ft) Temperatura operación (LO): -10 ... 40 °C (14 ... 104 °F) Temperatura operación (HO): -10 ... 50 °C (14 ... 122 °F) Temperatura transporte/almacenamiento: -25 ... 55 °C (-13 ... 131 °F) Humedad relativa: Max. 95% RH sin condensación Características mecánicas Protección: IP20 / UL tipo abierto Tamaño del marco: FSC Peso neto: 4.80 kg (10.58 lb) Dimensiones: 140 mm (ancho) x 355 mm (alto) x 165 mm (profundidad) Conexiones Versión: Terminales de tornillo enchufables Sección transversal: 6.00 ... 16.00 mm² (AWG 10 ... AWG 6) Frecuencia de pulso: 4 kHz Frecuencia de salida (vectorial): 0 ... 200 Hz Frecuencia de salida (V/f): 0 ... 550 Hz Capacidad de sobrecarga Modo LO: 110% de corriente nominal por 57 segundos (ciclo de 300 segundos) Modo HO: 150% de corriente nominal por 57 segundos (ciclo de 300 segundos) Modo HO (corto): 200% de corriente nominal por 3 segundos (ciclo de 300 segundos) Certificaciones UL cUL CE C-Tick (RCM) SEMI F47 Pérdidas y refrigeración Pérdidas: 0.37 kW Refrigeración: Enfriamiento por aire interno Requerimiento de aire: 0.018 m³/s (0.653 ft³/s) Longitud máxima de cable motor Apantallado: 50 m (164.04 ft) Sin apantallar: 100 m (328.08 ft) Clase de eficiencia IE2 50% carga: 152.0 W (0.70%) 90% carga: 160.0 W (0.70%) 100% carga: 187.0 W (0.80%)
