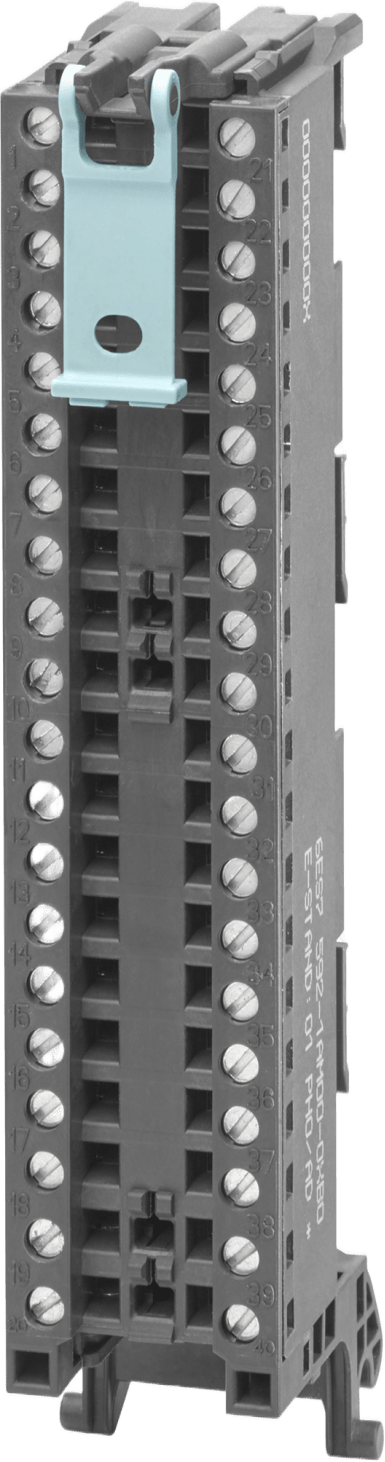

SIEMENS - Front Connector SIMATIC S7-1500 / Conexión Tipo Tornillo 40 Polos / Para Módulos 35 mm / 4 Puentes de Potencial / Incluye Bridas / Certificaciones ATEX

Características Principales Conexión tipo tornillo para 40 polos Acepta cables de 0.25 a 1.5 mm² sección Compatibilidad AWG 24-16 para diversos cables Incluye 4 puentes de potencial y bridas Certificado para uso en zonas peligrosas Conexión Tipo: Tornillo Número de polos: 40 Método de conexión: Terminales de tornillo Número de conductores por conexión: 1 o combinación de 2 conductores de hasta 1.5 mm² en manguito Sección de Cables Cables macizos, min: 0.25 mm² Cables macizos, max: 1.5 mm² Cables flexibles sin manguito, min: 0.25 mm² Cables flexibles sin manguito, max: 1.5 mm² Cables flexibles con manguito, min: 0.25 mm² Cables flexibles con manguito, max: 1.5 mm² AWG Cables macizos, min: 24 AWG Cables macizos, max: 16 AWG Cables flexibles sin manguito, min: 24 AWG Cables flexibles sin manguito, max: 16 AWG Cables flexibles con manguito, min: 24 AWG Cables flexibles con manguito, max: 16 AWG Procesamiento de Conductor Longitud mínima de pelado: 10 mm Longitud máxima de pelado: 11 mm Manguito según DIN 46228 sin funda plástica: Forma A, 10 mm y 12 mm Manguito según DIN 46228 con funda plástica: Forma E, 10 mm y 12 mm Montaje Herramienta requerida: Destornillador cónico, 3 mm a 3.5 mm Par de apriete mínimo: 0.4 N·m Par de apriete máximo: 0.7 N·m Dimensiones Ancho: 29.8 mm Altura: 130.5 mm Profundidad: 46 mm Peso Aproximado: 123 g Certificaciones General Product Approval FM CCC-Ex Certificado de examen tipo FM Clasificaciones eClass 14: 27-24-22-92 eClass 12: 27-24-22-92 eClass 9.1: 27-24-22-92 eClass 9: 27-24-22-92 eClass 8: 27-24-92-90 eClass 7.1: 27-24-92-90 eClass 6: 27-24-92-90 ETIM 10: EC002584 ETIM 9: EC002584 ETIM 8: EC002584 ETIM 7: EC002584 IDEA 4: 3552 UNSPSC 15: 32-15-17-03
