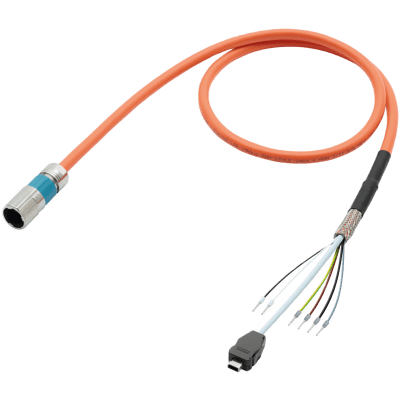

SIEMENS - Cable Motor MOTION CONNECT 500 / SPEED-CONNECT M17 / 4x0.75 + 4x0.2 + 2x0.5C / PVC Orange RAL 2003 / 5.0 m / UL758 CSA / Para Aplicaciones Dinámicas

Características Principales Longitud de 5.0 m para aplicaciones de movimiento Resistencia a temperaturas de -20°C a 80°C Conector SPEED-CONNECT en lado motor M17 Capacidad dinámica hasta 100,000 ciclos de flexión Cubierta PVC DESINA color naranja RAL 2003 Datos Eléctricos No. de conductores x sección transversal: 4x0.75 + 4x0.2 + 2x0.5C Tensión de prueba RMS: 1.5 kV (conductores de potencia), 0.5 kV (conductores de señal) Tensión nominal: 600 V/1000 V según EN 50395 Conductor de freno: Sí Datos Mecánicos Conector lado motor: SPEED-CONNECT M17 Diámetro exterior máximo: 10.5 mm Peso sin conector: 0.8 kg Radio de curvatura mínimo (instalación fija): 25.5 mm Radio de curvatura mínimo (instalación flexible): 102.0 mm Carga de tracción (instalación fija): 50 N/mm² Carga de tracción (instalación móvil): 20 N/mm² Esfuerzo torsional: 30°/m Velocidad máxima de desplazamiento: 30.0 m/min Aceleración horizontal: 2.0 m/s² Ciclos de flexión máximos: 100,000 Datos Técnicos Temperatura ambiente (instalación fija): -20.0 … 80.0 °C Temperatura ambiente (instalación móvil): 0.0 … 60.0 °C Temperatura almacenamiento: -20.0 … 80.0 °C Material cubierta: PVC DESINA color naranja RAL 2003 Aislamiento: Libre de CFC y silicona Resistencia al fuego: EN 60332-1-1 a 1-3 Resistencia al aceite: EN 60811-2-1 (solo aceite mineral) Certificaciones: UL758 (EE.UU.), CSA-C22.2-N.210.2-M90 (Canadá)
