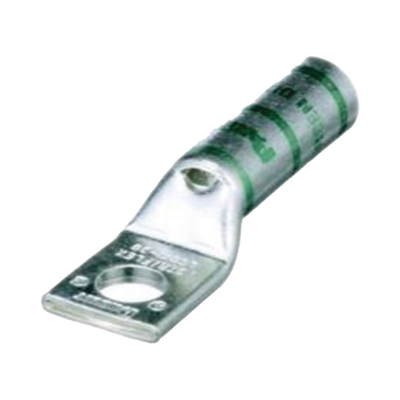

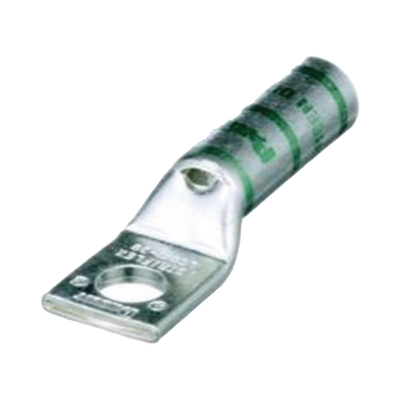

PANDUIT - Zapata Terminal de Compresión Pan-Lug™ LCA1-56-E, perno 0.31"

Características Generales Tipo: Zapata Terminal de Compresión Modelo: LCA1-56-E Identificación: GREEN on Barrel Material: Cobre de Alta Conductividad Acabado: Estañado Electrolítico Especificaciones Eléctricas Tamaño de Cable: 1 AWG Tipo de Cable: Cobre Flexible; Clase B: Compacto, Comprimido o Concéntrico, Clase C: Concéntrico Clasificación UL: 90°C Certificación UL: Sí, para aplicaciones hasta 35kV Certificación C.S.A.: Sí Dimensiones Principales Longitud de Pelado: 15/16 pulgadas Diámetro de Perno: 5/16 pulgadas Entrada del Cable: 0.88±0.04 (biselado) Salida del Cable: 0.36±0.01 / 0.47±0.01 Grosor: 0.11±0.01 Longitud Total: 1.92±0.06 pulgadas Características de Diseño Diseño de un orificio Zapata para mirilla Marcado por código de colores Tambor estándar Indicador de entrada de cable Notas de Aplicación Para aplicaciones superiores a 2000 voltios, consultar al fabricante del cable para obtener instrucciones sobre alivio de tensión eléctrica. Diámetro exterior del cable: 0.44 pulgadas (máximo recomendado).

Características

• Zapata terminal de compresión de cobre de alta conductividad
• Acabado electrolítico de estaño para mayor durabilidad
• Compatible con cables de cobre flexible y compacto hasta 1 AWG
• Certificación UL para aplicaciones hasta 35 kV
• Diseño de un orificio con indicador de entrada de cable
• Tambor estándar con marcado por código de colores
