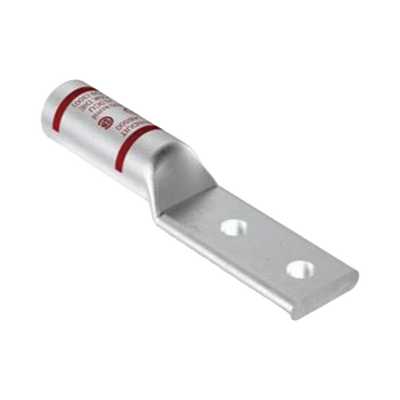

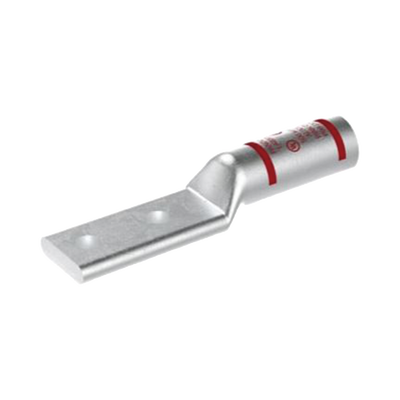

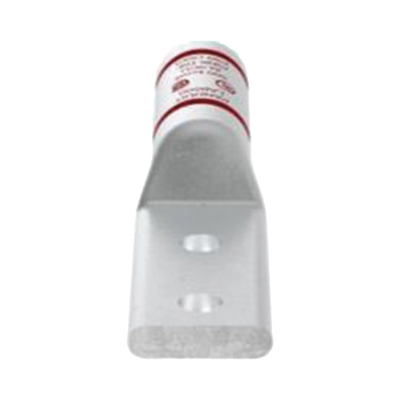

PANDUIT - Zapata Terminal de Compresión de Aluminio Pan-Lug? LAB2/0-12-E

Descripción del producto Zapata terminal de compresión de aluminio Pan-Lug™ LAB2/0-12-E Fabricado con aluminio de paredes gruesas y alta conductividad Tambor cerrado para entornos hostiles Tambores codificados por colores con marcaje de índice de matriz de Panduit y competidor Llenado de fábrica con compuesto para juntas y estañado para prevenir corrosión Listado cULus hasta 35kV Calificación de temperatura hasta 90°C Especificaciones técnicas Calibre de conductor: 2/0 AWG Longitud de desvestidura: 1-9/16' (39.69mm) Longitud del talón: 5.56' (141.2mm) Ancho del talón: 1.50' (38.1mm) Espesor del talón: 0.44' (11.18mm) Ancho de la lengüeta: 0.69' (17.5mm) Espaciado de orificios: 0.94' (23.9mm) Diámetro del orificio de pasador: 0.25' (6.35mm) Espaciado de llave: 3.25' (82.55mm) Diámetro exterior del cable: 0.63' (16mm) Diámetro interior del cable: 0.53' (13.5mm) Longitud de la lengüeta: 1.75' (44.45mm) Altura del talón: 0.87' (22.1mm) Material Tubo de aluminio sin costura Revestimiento de estaño Código de color Olive (Verde oliva) Código de índice de matriz Panduit Certificaciones Listado cULus Certificado UL y CSA Calificación de temperatura: 90°C Calificación de voltaje: 35kV Aplicaciones Conexión de cables en entornos industriales Sistemas de distribución eléctrica Equipos de alta tensión Instalaciones eléctricas comerciales e industriales Notas técnicas Compatibilidad: Cables de cobre clase B concéntricos, comprimidos y compactos, y cables de aluminio clase B concéntrico, comprimido y de capa única compacta Las dimensiones están en pulgadas Suministrado con compuesto inhibidor de óxido Diseño con lengüeta biselada para mejor inserción Identificación Código de color: Verde oliva (Olive) Número de índice de matriz: P54 (297) Número de parte: LAB2/0-12-E Cantidad por empaque: 20 unidades

Características

• Diseño con lengüeta biselada para mejor inserción
• Codificación de color Olive (verde oliva) para identificación
• Compatible con cables de cobre y aluminio clase B
• Material de aluminio sin costura con revestimiento de estaño
• Calificación de voltaje hasta 35 kV
• Operación a temperatura hasta 90°C

Descargas
