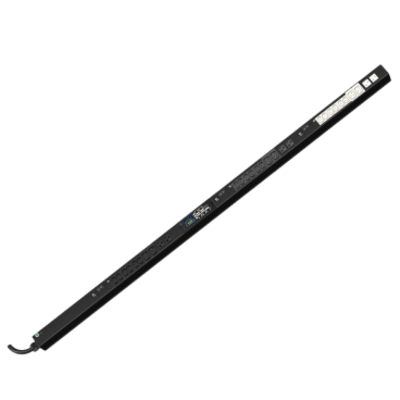

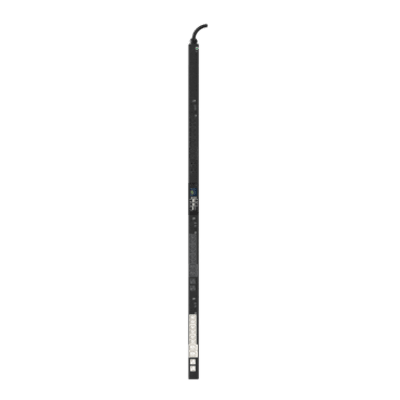

PANDUIT - PDU ES2P Monitoreable (MI) para Distribución de Energía, Enchufe de Entrada NEMA L21-30P, Con 18 Salidas C13, 6 x C19, y 6 x 5-20R, de Instalación Vertical, 208 Vca, 30 Amp

La Unidad de Distribución de Energía (PDU) Inteligente de la serie Monitored Input de Panduit, modelo E30D02M, es un equipo de montaje vertical 0U Full diseñado para la distribución y monitoreo de energía en racks de centros de datos y gabinetes de TI de alta densidad. Su arquitectura eléctrica opera con entrada trifásica en configuración WYE (L-L, L-N) con un rango de voltaje de 100-120/200-240VAC a 50/60Hz, soportando una corriente de entrada de 30A (24A derated) y una potencia nominal de 8.6 kVA. El sistema integra tres interruptores electromecánicos de doble polo de 20A que protegen los circuitos de salida, distribuidos en 18 receptáculos IEC 60320 C13, 6 receptáculos IEC 60320 C19 y 6 receptáculos NEMA 5-20R, cubriendo así tanto cargas de servidores como de equipos de red y periféricos. La conexión de entrada se realiza mediante un plug NEMA L21-30P 5W con cable de alimentación de 3 m (9.8 ft) en configuración top-end fed, y el equipo cumple con el estándar regulatorio UL 498, además de ser TAA Compliant. Su construcción en color negro (RAL 9005) y su capacidad de operación hasta 60°C lo hacen apto para entornos de misión crítica donde se requiere monitoreo continuo del consumo energético y protección de circuitos.Características GeneralesTipo de unidad: Monitored Input (Entrada Monitoreada)Orientación: Vertical, 0U FullCantidad y tipo de salidas: (18) C13, (6) C19, (6) 5-20RVoltaje de entrada: 100-120/200-240VACFrecuencia de entrada: 50/60HzCorriente de entrada: 30A (24A derated)Fase de entrada: 3 Fases WYE, L-L, L-NPotencia nominal: 8.6 kVAPlug de entrada: NEMA L21-30P 5WEstándar regulatorio: UL 498 CompliantCumplimiento: TAA CompliantColor: Negro (RAL 9005)Desempeño EléctricoVoltaje de entrada: 100-120/200-240VACFrecuencia: 50/60HzCorriente de entrada: 30A (24A derated)Fases: 3 Fases WYE, L-L, L-NPotencia nominal: 8.6 kVAInterruptores: (3) 20A, doble polo, electromecánicosSalida C13: 200-240VAC, 10A por receptáculoSalida C19: 200-240VAC, 16A por receptáculoSalida 5-20R: 100-120VAC, 16A por receptáculoCorriente total: 24A*Notas: Configuración de breakers B1 (L1-L2, negro), B2 (L2-L3, gris oscuro), B3 (L3-L1, blanco).Distribución de SalidasIEC 60320 C13: (18) receptáculos, 10A / 240V máx.IEC 60320 C19: (6) receptáculos, 16A / 240V máx.NEMA 5-20R: (6) receptáculos, 16A / 125V máx.Total de salidas: 30 receptáculosPlug de entrada: NEMA L21-30P 5WConfiguración de cable: Top-end fedFísicas y EléctricasAlimentación: 100-120/200-240VAC, 50/60Hz, 3Ø WYELongitud del equipo: 1750 mm (68.90 in)Largo del cable de entrada: 3 m (9.8 ft) (+254mm/-127mm)Empaque: 1750 × 55 × 75 mmCalibre de cable: 18.1 mm²Temperatura máx. de operación: 60°CUso: Exclusivo para interioresCableado interno: UL AWM 1015, 12 & 18AWGColor: Negro (RAL 9005)Origen: Hecho en TaiwánContenido del PaquetePDU Inteligente E30D02MHoja de advertencia de seguridad del productoEtiqueta de cumplimiento (compliance label)Notas de InstalaciónLa instalación debe cumplir con todos los códigos nacionales, estatales y locales aplicables.Para la funcionalidad completa del producto, consulte el manual de usuario.Las vistas del plano muestran el cable de entrada en configuración top-end fed.Consulte el catálogo en línea de Panduit para la lista actual de productos compatibles.

Características

• Monitoreo de energía y ambiente en tiempo real
• 18 salidas C13, 6 C19 y 6 NEMA 5-20R
• Entrada NEMA L21-30P, 208 VCA, 30 amperios
• Diseño vertical para instalación en rack
• Precisión en medición de energía y PUE
• Detección de sobrecargas y alertas proactivas
