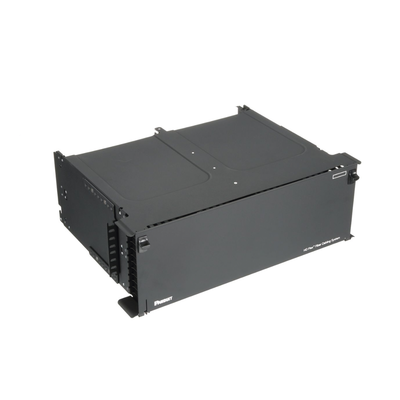

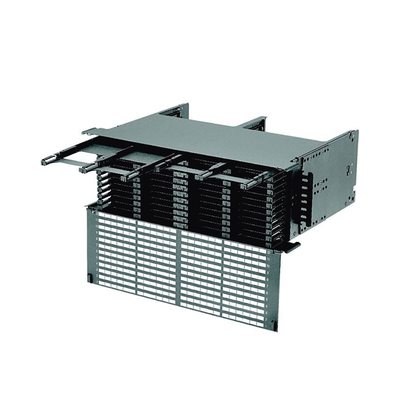

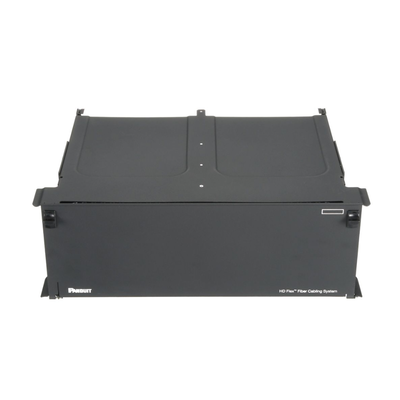

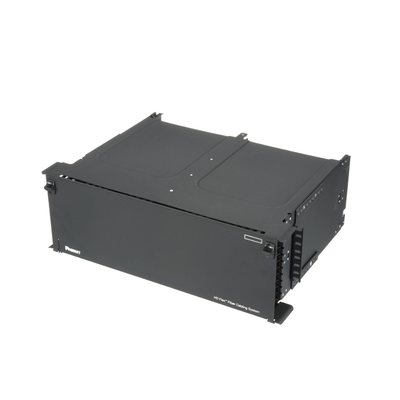

PANDUIT - Panel de Distribución de Fibra Óptica, Acepta 12 Cassettes HD Flex y 144 Fibras por UR, 4 UR

Descripción Los paneles HD Flex™ organizan, administran y protegen el cable de fibra óptica, las terminaciones, los empalmes, los conectores y los jumpers. Funciona con todos los casetes HD Flex™ y paneles adaptadores de fibra (FAP). Especificaciones Técnicas Número de unidades de rack: 4 Ancho total: 19.69' (500.1 mm) Profundidad total: 15.11' (383.7 mm) Altura total: 6.63' (168.4 mm) Cumple con RoHS: Sí Color: Negro Material: Acero y plástico Instalación: Flange integrado para racks de 19' EIA-310 Capacidad de Fibra Óptica 12F MPO a 6 Duplex LC: 144 fibras por UR 24F MPO a 12 Duplex LC: 144 fibras por UR 4-to-1 Breakout: 96 fibras por UR 12-to-3 Breakout: 144 fibras por UR 6-port 12F MPO FAP: 864 fibras por UR 6-port 24F MPO FAP: 1728 fibras por UR Características Principales Diseño modular que acepta hasta 12 casetes HD Flex™ por UR Diseño convertible entre configuraciones de 6 y 12 puertos Acceso frontal y trasero a conexiones Bandeja dividida que permite operación independiente de cada mitad Bandeja con posición de bloqueo en dos posiciones extendidas Instalación frontal de casetes y paneles adaptadores Compatibilidad con todos los casetes y FAPs de fibra HD Flex™ Aplicaciones Los Enclosures de Fibra HD Flex™ proporcionan un sistema para gestionar terminaciones de fibra óptica, conexiones de campo y parcheo en todos los tipos de aplicaciones. Los enclosures son un componente del Sistema de Cableado de Fibra HD Flex™. Son ideales para soluciones de parcheo rápidas, flexibles y confiables dentro de las áreas de distribución principal, horizontal y/o de equipos (MDA, HDA y EDA). Componentes Compatibles Casetes HD Flex™ de 12 fibras: FLEX-CLIP12 Casetes HD Flex™ de 18 fibras: FLEX-CLIP18 Gestores de cable troncal universales: FLEX-CM12S (12 fibras) y FLEX-CM18S (18 fibras) Gestores de cable troncal PatchRunner™: FLEX-CM12C (12 fibras) y FLEX-CM18C (18 fibras) Placas de gestión de fibra troncal: FLEX-PLATE1U (1 UR) y FLEX-PLATE4U (4 UR) Beneficios del Sistema Mayor densidad de campo de parcheo en menos unidades de rack Versatilidad y flexibilidad con solución totalmente modular Acceso fácil a conexiones para mejor servicio Facilita movimientos, adiciones y cambios sin interrumpir conexiones de red Soporta opciones actuales y futuras de conectividad óptica

Características

• Diseño modular para 12 cassettes HD Flex™ por UR
• Capacidad de hasta 1728 fibras por UR
• Acceso frontal y trasero a conexiones
• Bandeja dividida con operación independiente en dos mitades
• Soporta configuraciones de 6 y 12 puertos
• Compatibilidad con todos cassettes y FAPs HD Flex
