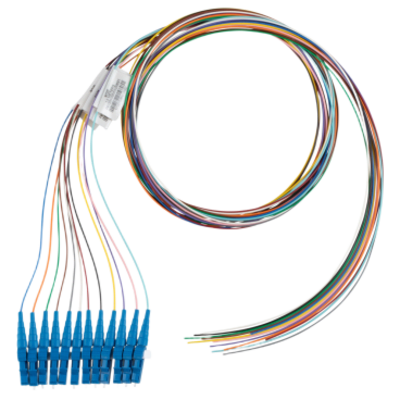

PANDUIT - Kit de 12 Pigtails con Conector LC, Monomodo 9/125 OS2, 900um, de 1 Metro (3.28 Pies)

Los conjuntos de pigtails de fibra óptica con buffer de 900 µm de Panduit (serie Opti-Core) son terminaciones pre-ensambladas de fibra simplex sin chaqueta, diseñadas para su fusión directa sobre cables de fibra de buffer ajustado. Cada conjunto se suministra en paquetes de 6 o 12 hilos con colores de buffer individuales conforme al esquema EIA/TIA 598-C o IEC 60304, lo que permite una identificación visual inmediata de cada fibra durante las operaciones de empalme por fusión. La línea cubre los tipos de fibra monomodo OS2 9/125 µm y multimodo OM3 y OM4 50/125 µm, respondiendo a los requisitos de las redes Ethernet y Fibre Channel de alta velocidad actuales. Los conectores disponibles son LC simplex, LC/APC, SC simplex y SC/APC, con valores de pérdida de inserción y de retorno especificados por separado para cada combinación de fibra y conector. Por su construcción de 900 µm de diámetro exterior y radio de curvatura mínimo de 9 mm, estos conjuntos resultan idóneos para instalaciones en facilities de entrada, gabinetes, cajas de empalme y cualquier punto donde se requiera un elevado número de fusiones con densidad alta. El producto cumple o excede las normas ISO/IEC 11801, TIA/EIA-568-C.3, TIA-604-3 (FOCIS-3) y TIA-604-10 (FOCIS-10), y todos sus componentes satisfacen la Directiva RoHS 2002/95/EC. Características Generales Tipo de producto: Conjunto de pigtails de fibra óptica pre-terminados Serie: Opti-Core Conteo de fibra: Simplex (1 fibra) con buffer ajustado Presentación: Paquetes de 6 o 12 hilos Chaqueta: N/A - Sin chaqueta, fibra con buffer de 900 µm Tipos de fibra: Monomodo OS2 9/125 µm; Multimodo OM3 50/125 µm; Multimodo OM4 50/125 µm Tipos de conector: LC simplex, LC/APC, SC simplex, SC/APC Código de colores: EIA/TIA 598-C o IEC 60304 Aplicación: Terminación por fusión sobre cable de fibra de buffer ajustado; facilities de entrada, gabinetes y cajas de empalme Etiquetado: Etiqueta serial Tak-Tape en conectores LC y SC Unidad de longitud: Metros (M) Propiedades Ópticas Pérdida de inserción (Multimodo - IL estándar): 0.25 dB máx. Pérdida de inserción (LC monomodo): 0.35 dB máx. Pérdida de inserción (SC monomodo): 0.50 dB máx. Pérdida de inserción (LC y SC APC OS2): 0.30 dB máx. Pérdida de retorno (OM3 y OM4): 26 dB mín. Pérdida de retorno (OS2): 55 dB mín. Pérdida de retorno (OS2 LC y SC APC): 65 dB mín. Físicas y Ambientales Diámetro exterior del cable (OD): 900 µm Retención del conector al cable: 50 N @ 0 °C; 19.4 N @ 90 °C Durabilidad del conector: 500 ciclos Radio de curvatura mínimo: 0.9 mm: 9 mm Temperatura de almacenamiento y envío: -40 °C a 70 °C Temperatura de operación e instalación: -20 °C a 70 °C Contenido del Paquete Set de 6 o 12 pigtails de fibra óptica con buffer de 900 µm, según la referencia solicitada Conectores pre-terminados en el extremo A (LC simplex, LC/APC, SC simplex o SC/APC) Extremo B sin conector (pigtail) para fusión Etiqueta serial Tak-Tape en cada conector Colores de buffer individuales conforme al esquema EIA/TIA 598-C o IEC 60304 Código de Colores del Buffer Posición EIA/TIA 598-C IEC 60304 1AzulRojo 2NaranjaVerde 3VerdeAzul 4MarrónAmarillo 5PizarraBlanco 6BlancoGris/Pizarra 7RojoMarrón 8NegroVioleta 9AmarilloTurquesa/Aqua 10VioletaNegro 11RosaNaranja 12AquaRosa/Pink Nomenclatura del Número de Parte Posición 1 - Producto de fibra: F = Fiber Posición 2 - Tipo de fibra: 9 = OS2 G.652.D 9/125 µm; X = OM3 50/125 µm; Z = OM4 50/125 µm Posición 3 - Conteo de fibra: 6 = Cantidad 6 pigtails; T = Cantidad 12 pigtails Posición 4 - Tipo de cable: B = Buffer de 900 µm Posición 5 - Tipo de chaqueta: N = Sin chaqueta (fibra con buffer de 900 µm) Posición 6 - Tipo de conector Extremo A: 1 = LC Simplex; 3 = SC Simplex; A = SC/APC; B = LC/APC Posición 7 - Variante de conector: N = Sin variante Posición 8 - Tipo de conector Extremo B: N = Ninguno; pigtail Posición 9 - Variante de conector: N = Sin variante Posición 10 - Desempeño/Construcción: S = IL estándar Posición 11 - Otros: Y = Colores según IEC 60304; Z = Colores según EIA/TIA 598-C Posición 12 - Unidad de longitud: M = Metros Posiciones 13, 14, 15 - Longitud: 001 y 002 Ejemplo: FXTBN1NNNSZM001 - OM3, 1 fibra, cordón con buffer de 900 µm sin chaqueta, LC a pigtail, IL estándar, set de 12 con colores de buffer según EIA/TIA 568, 1 metro. Estándares y Cumplimiento Cumple o excede ISO/IEC 11801 Cumple o excede TIA/EIA-568-C.3 Cumple o excede TIA-604-3 (FOCIS-3) Cumple o excede TIA-604-10 (FOCIS-10) RoHS: Todos los componentes del cordón cumplen los requisitos de la Directiva 2002/95/EC

Características

• Colores EIA/TIA 598-C e IEC 60304 para identificación precisa
• Set de 12 pigtails simplex (1 fibra) de 1 metro
• Rango operativo -20°C a 70°C para instalación en condiciones extremas
• Cumple estándares ISO/IEC 11801, TIA/EIA-568-C.3 y RoHS

Descargas
