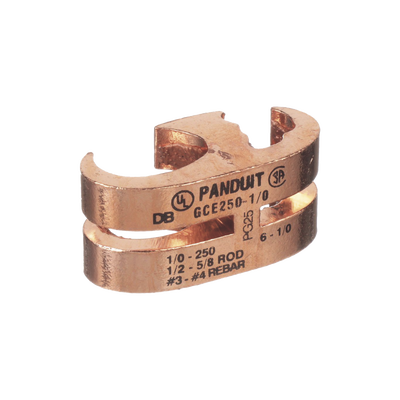

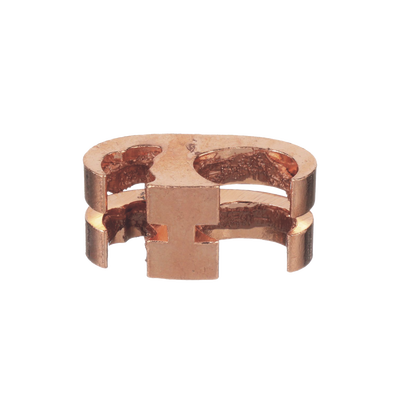

PANDUIT - Conector de Conexión a Tierra tipo "E" para Conductor 1/0 AWG STR – 250 KCMIL (70–120mm²) MAIN y TAP

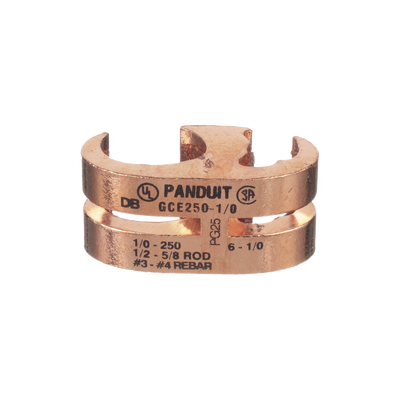

Conector de Conexión a Tierra estilo 'E' Panduit para Conductor 1/0 AWG STR – 250 KCMIL (70–120mm²) MAIN y TAP GCE250-250-Q Conector conex. a tierra estilo E GCE250-250-Q diseñado p/mejorar proceso prensado c/tecnología que cumple IEEE 837-2002 y REV 2014. Habilidad de toma de amplia variedad y diseño multiconductor c/flexibilidad y cantidad mínima de piezas. Diseño ranurado para ensamblaje rápido y fácil. Compuesto antioxidante conductivo preaplicado garantiza unión eléctrica y mecánica de calidad. Cumple UL467 y está certificado por CSA para toma de tierra y unión; adecuado para enterrarse en tierra o en concreto. Especificaciones Submarca: StructuredGround™ Tipo de conector: Conector de estilo E Longitud total (in): 1 Longitud total (mm): 25.4 Material: Cobre de alta conductividad Material Properties: High Conductivity Anchura total (in): 1.08 Anchura total (mm): 27.4 Altura total (in): 2.66 Altura total (mm): 67.6 Tamaño máximo de conductor de cobre (AWG STR): 4/0 Tamaño máximo de conductor de cobre (kcmil): 250 Tamaño mínimo de conductor de cobre (AWG STR): 1/0 Tamaño mínimo de conductor de cobre (kcmil): 250 Tamaño máximo de varilla de conexión a tierra (in): 5/8 Tamaño máximo de varilla de conexión a tierra (mm): 15.9 Tamaño mínimo de varilla de conexión a tierra (in): 1/2 Tamaño mínimo de varilla de conexión a tierra (mm): 12.7 Tamaño máximo de barra de refuerzo (AWG): 4 Tamaño máximo de barra de refuerzo (in): 1/2 Tamaño máximo de barra de refuerzo (mm): 12.7 Tamaño mínimo de barra de refuerzo (AWG): 3 Tamaño mínimo de barra de refuerzo (in): 3/8 Tamaño mínimo de barra de refuerzo (mm): 9.5 Número de índice de matriz Panduit™: PG25 Código de color: Negro Cumple las normas: Cumple con los estándares IEEE 837-2002 y REV 2014, CSA 22.2; se incluye en el listado cULus para UL467 para aplicaciones de conexión a tierra de enterramiento directo Aplicación: Electricidad/malla de tierra Tipo de producto: Conectores de toma de tierra E

Características

• Conector tipo 'E' para conductores 1/0 AWG STR - 250 KCMIL
• Diseño ranurado para ensamblaje rápido y fácil
• Compuesto antioxidante conductivo preaplicado para mejor unión eléctrica
• Cumple IEEE 837-2002 y revisión 2014
• Material de cobre de alta conductividad
• Adecuado para enterrarse en tierra o concreto
