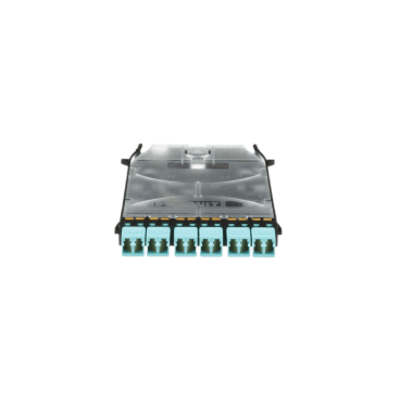

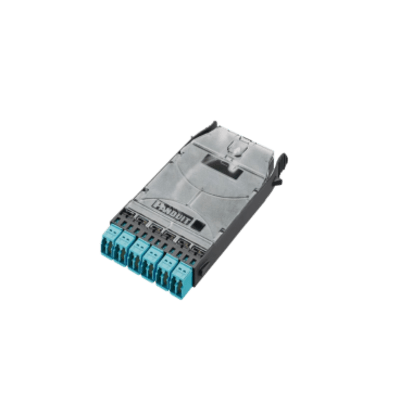

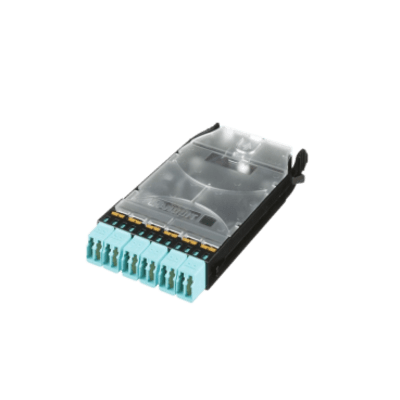

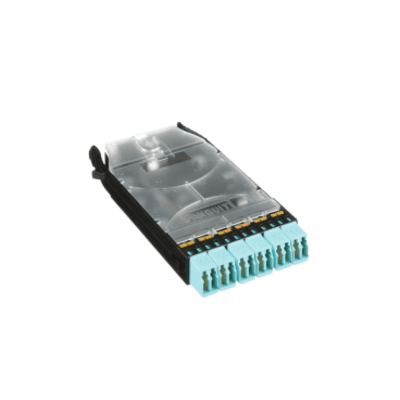

PANDUIT - Cassette HD Flex de 12 Fibras Multimodo OM4, de MPO a 6 Conectores y Precargado con 12 Pigtails LC Duplex, Color Aqua

El cassette de fibra óptica HD Flex de Panduit es un módulo de conexión de alto rendimiento diseñado para su uso en sistemas de cableado estructurado, ofreciendo una amplia gama de opciones de implementación para redes Ethernet y Fibre Channel. Disponible en configuraciones de 4, 6 y 12 puertos, con múltiples opciones de conectores frontales y traseros, incluyendo LC, LC/APC, SC, SC/APC y MPO. Soporta fibras multimodo OM3, OM4 y OM4+ Signature Core, así como monomodo OS2, con pérdidas de inserción optimizadas y ultra bajas. Los cassettes están diseñados para facilitar la gestión de cables, acelerar el despliegue y mejorar la flexibilidad y manejabilidad, reduciendo los costos de instalación. Cumplen con los estándares ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5 y TIA-604-10, y son compatibles con RoHS.Características GeneralesTipo de Fibra: Multimodo OM3, OM4, OM4+; Monomodo OS2Conectividad Frontal: LC, LC/APC, SC, SC/APC, MPOConectividad Trasera: MPO, MPO macho, 12 y 24 fibras para empalmeTemperatura de Operación: 0°C a 70°C (32°F a 158°F)Temperatura de Almacenamiento: -40°C a 70°C (-40°F a 158°F)Temperatura de Instalación: 0°C a 60°C (32°F a 140°F)Pérdida de Inserción: Multimodo desde 0.10 dB; Monomodo desde 0.35 dBPérdida de Retorno: >26 dB (LC multimodo), >55 dB (LC monomodo), >65 dB (LC/APC monomodo)Durabilidad del Conector: 500 ciclos de acoplamientoConteo de Fibras: 24 (cassette y tethered), 24 (splice)Material del Manguito de Empalme: Cerámica de zirconiaCapacidad de Empalme: 24 empalmes discretos, 48 empalmes de cintaEstándares: ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5, TIA-604-10, RoHSDesempeñoPérdida de Inserción Multimodo: Optimized Cassette/Breakout: 0.5 dB; Ultra Low Loss Cassette/Breakout: 0.35 dB; Optimized Loss Splice: 0.15 dB + pérdida de empalme; Ultra Low Loss Splice: 0.10 dB + pérdida de empalmePérdida de Inserción Monomodo: Standard (1) 24F MPO: 1.2 dB; Standard Cassette/Breakout: 0.75 dB; Standard Loss Splice: 0.35 dB + pérdida de empalmePérdida de Retorno: Multimodo: >26 dB (LC); Monomodo: >55 dB (LC), >65 dB (LC/APC)Durabilidad: 500 ciclos de acoplamiento (ANSI/TIA-586C.3)Conteo de Fibras: 24 (cassette y tethered), 24 (splice)Material del Manguito: Cerámica de zirconiaCapacidad de Empalme: 24 discretos, 48 cintaFísicas y EléctricasTemperatura de Operación: 0°C – 70°C (32°F – 158°F)Temperatura de Almacenamiento y Envío: -40°C – 70°C (-40°F – 158°F)Temperatura de Instalación: 0°C – 60°C (32°F – 140°F)Estándares: ISO/IEC 11801, ANSI/TIA-568-C.3, TIA-604-5 (FOCIS-5), TIA-604-10 (FOCIS-10), RoHSConectividad y ConfiguracionesTipos de Fibra: Multimodo OM3 50/125μm, OM4 50/125μm, OM4+ Sig Core 50/125μm; Monomodo OS2 9/125μmConectividad Frontal: LC, LC/APC Duplex (Shuttered), SC, SC/APC Duplex, MPO (Key-up to Key-up, Key-up to Key-down)Conectividad Trasera: MPO con conector macho, MPO (Key-up to Key-up Method B, Key-up to Key-down Method A), 12 y 24 fibras para empalme (ribbon, 250μm)Configuraciones de Puertos: 4, 6, 12 puertosTipos de Cassettes: Duplex LC/LC/APC, Duplex SC/SC/APC, Breakout, Splice, Adapter Panels, Dark Fiber Conversion, Mesh/Shuffle, Blank/FillerModelos DisponiblesHD Flex Cassettes – Duplex LC, LC/APC6-port, 12-fiber (1 MPO): FHCZO-12-10AS, FHCZO-12-10AF, FHCZO-12-10U, FHCSA-12-10AS, FHCSA-12-10AF, FHCSA-12-10U, FHCZA-12-10AS, FHCZA-12-10AF, FHCZA-12-10U, FHCXO-12-10AS, FHCXO-12-10AF, FHCXO-12-10U, FHC9N-12-10AS, FHC9N-12-10AF, FHC9N-12-10U, FHC9N-12-LAAS, FHC9N-12-LAAF, FHC9N-12-LAU12-port, 24-fiber (2 MPOs): FHCZO-24-10AS, FHCZO-24-10AF, FHCZO-24-10U, FHCSA-24-10AS, FHCSA-24-10AF, FHCSA-24-10U, FHCZA-24-10AS, FHCZA-24-10AF, FHCZA-24-10U, FHCXO-24-10AS, FHCXO-24-10AF, FHCXO-24-10U, FHC9N-24-10AS, FHC9N-24-10AF, FHC9N-24-10U, FHC9N-24-LAAS, FHC9N-24-LAAF, FHC9N-24-LAU12-port, 24-fiber (1 MPO24): FHCZO-24F-10A, FHCXO-24F-10A, FHC9N-24F-10A, FHC9N-24F-LAAHD Flex 4-to-1 Breakout Cassettes4-port, 8-fiber (1 MPO): FHC3ZO-08H-10B, FHC3ZA-08H-10B, FHC3XO-08H-10B, FHC39N-08H-10A, FHC39N-08H-LAA6-port, 8-fiber (1 MPO): FHC3ZO-08-10BN, FHC3ZA-08-10BN, FHC3XO-08-10BN, FHC39N-08-10AN12-port, 24-fiber (3 MPO): FHC3ZO-24H-10B, FHC3ZA-24H-10B, FHC3XO-24H-10B, FHC39N-24H-10AHD Flex Cassettes – Duplex SC, SC/APC12-port, 12-fiber (1 MPO): FHCZN-12-03AS, FHCZN-12-03AF, FHCZN-12-03U, FHCXN-12-03AS, FHCXN-12-03AF, FHCXN-12-03U, FHC9N-12-03AS, FHC9N-12-03AF, FHC9N-12-03U, FHC9N-12-3GAS, FHC9N-12-3GAF, FHC9N-12-3GUHD Flex Splice Cassettes – LC, LC/APC6-port, 12-fiber: FHSZO-12-10P, FHSZO-12-10R, FHSZA-12-10P, FHSZA-12-10R, FHSXO-12-10P, FHSXO-12-10R, FHS9N-12-10P, FHS9N-12-10R, FHS9N-12-LAP, FHS9N-12-LAR12-port, 24-fiber: FHSZA-24-10P, FHSZA-24-10R, FHS9N-24-10P, FHS9N-24-10R, FHS9N-24-LAP, FHS9N-24-LARSplice Only Cassette – No front connectivity: FHSN-24HD Flex Splice Cassettes – Duplex SC, SC/APC12-port, 12-fiber: FHSZA-12-03P, FHSZA-12-03R, FHS9N-12-03P, FHS9N-12-03R, FHS9N-12-3AP, FHS9N-12-3ARHD Flex LC and MPO Fiber Adapter Panels4-port: FHSXN-08-10N, FHS9N-08-10N, FHS9N-08-LAN, FHMP-4-ABL, FHMP-4-BCG, FHMP-4-ARD6-port: FHSXN-12-10N, FHS9N-12-10N, FHS9N-12-LAN, FHMP-6-ABL, FHMP-6-BCG, FHMP-6-ARDHD Flex Dark Fiber Conversion Cassettes6-port: FH4ZU-24-NMNMA, FH4ZU-24-NMNMB, FH4ZU-48-NMNMA, FH4ZU-48-NMNMBHD Flex Mesh/Shuffle Cassettes6-port: FHMZO-32-M, FHMXO-32-M, FHM9N-32-MHD Flex Blank/Filler Panels4-port: FHSBBL04W6-port: FHSBBL06W12-port: FHSBBL12W

Características

• Sistema de fibra óptica OM4 MPO a LC
• 6 conectores LC duplex Aqua con protectores
• Pérdida de inserción optimizada a 0.5 dB

Descargas
