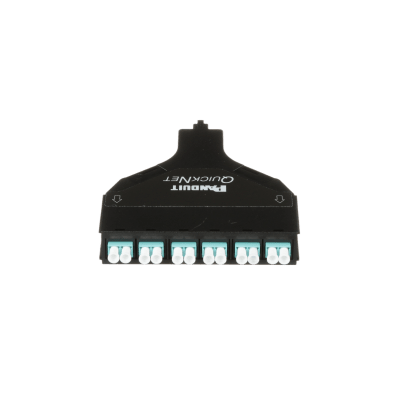

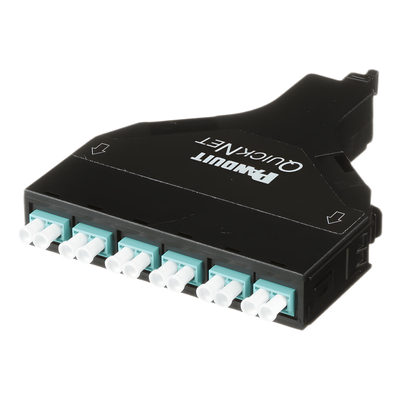

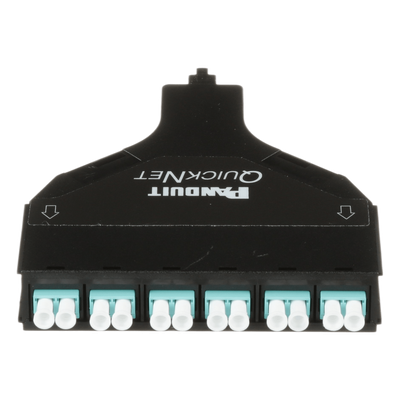

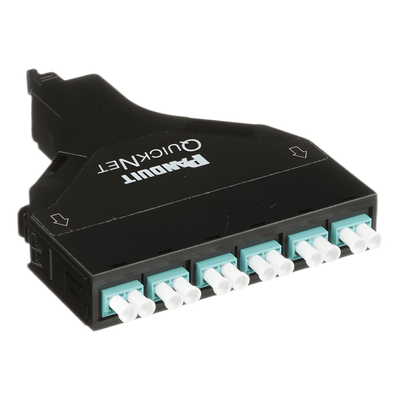

PANDUIT - Cassette de Fibra Óptica SFQ QuickNet™ de 6 Adaptadores LC Dúplex (12 Fibras) a MPO, Para Fibra Multimodo OM4, Método A, Color Negro

El cassette de fibra óptica Panduit QuickNet SFQ Series es un módulo de 12 fibras con conectividad duplex LC a MPO, diseñado para infraestructuras de cableado estructurado de alta densidad en data centers y redes empresariales. Este cassette implementa polaridad Método A conforme al estándar ANSI/TIA-568-C.0, garantizando una gestión de polaridad confiable y repetible en enlaces de fibra óptica. Fabricado con cuerpo de plástico y adaptadores de plástico compuesto, soporta múltiples tipos de fibra: OM1, OM2, OM3, OM4, OM4+ Signature Core y OS1/OS2 monomodo, con niveles de rendimiento que abarcan Pérdida Estándar (Standard Loss), Pérdida Optimizada (Optimized Loss) y Pérdida Ultra Baja (Ultra Low Loss). Los adaptadores LC utilizan split sleeves de zirconia para las variantes de pérdida optimizada y estándar en fibras OM1-OM4 y OS1/OS2, mientras que las versiones con sleeve de bronce fosforado están disponibles para aplicaciones OM3 específicas. El conector LC presenta orientación de pestillo hacia abajo (latch down) y el MPO utiliza llave izquierda (key left), con un mapeo de posición de fibra directo 1 a 1 desde el extremo MPO al extremo LC, facilitando la instalación y el mantenimiento en campo.Características GeneralesSerie: QuickNet SFQTipo: Cassette de fibra ópticaConfiguración: 12 fibras Duplex LC a MPOMétodo de polaridad: Método ACumplimiento: ANSI/TIA-568-C.0Material del módulo: PlásticoMaterial del adaptador: Plástico compuestoOrientación conector LC: Pestillo hacia abajo (Latch Down)Orientación llave MPO: Izquierda (Key Left)Mapeo de fibras: Directo 1 a 1 (MPO 1→LC 1 ... MPO 12→LC 12)Tipos de Fibra y RendimientoOM1 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQ5N-12-10ASOM2 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQ9N-12-10ASOM3 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQ6N-12-10ASOM3 – Pérdida Estándar: Adaptador Electric Ivory (Phos Bronze) – FQZO-12-10ASOM3 – Pérdida Optimizada: Adaptador Aqua (Zirconia) – FQXO-12-10ASOM4 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQXN-12-10ASOM4 – Pérdida Optimizada: Adaptador Aqua (Zirconia) – FQZN-12-10ASOM4+ (Sig Core) – Pérdida Ultra Baja: Adaptador Aqua (Zirconia) – FQZN-12-10ASOS1/OS2 – Pérdida Estándar: Adaptador Blue (Zirconia) – FQSA-12-10AS*Consulte el catálogo vigente para sufijos de número de parte que indiquen color y/o cantidades de empaque.Especificaciones FísicasAncho: 5.0 in (128 mm)Profundidad: 4.2 in (106 mm)Altura: 0.8 in (21 mm)Peso del módulo: 2.4 oz (69.0 g)Material del módulo: PlásticoMaterial del adaptador: Plástico compuestoTipo de split sleeve: Zirconia o Bronce fosforado (según variante)Mapeo de Polaridad Método AMPO 1 → LC 1MPO 2 → LC 2MPO 3 → LC 3MPO 4 → LC 4MPO 5 → LC 5MPO 6 → LC 6MPO 7 → LC 7MPO 8 → LC 8MPO 9 → LC 9MPO 10 → LC 10MPO 11 → LC 11MPO 12 → LC 12*Mapeo directo 1 a 1. Consulte ANSI/TIA-568-C.0 para detalles de polaridad y ejemplos de enlace básico.

Características

• Pérdida de inserción optimizada de solo 0.5dB máximo
• Soporta 10 Gb/s hasta 550 metros con fibra OM4
• Alta densidad: 96 conexiones de fibra en 1 RU
• Durabilidad de 500 ciclos de acoplamiento por conector
• Conectividad trasera MTP con casquillos de circonio cerámico
• Operación confiable de 0°C a +70°C temperatura ambiente
