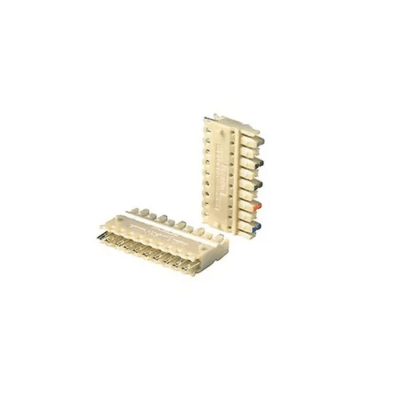

PANDUIT - Block de Conexiones Pan-Punch 110, Categoría 5e, de 4 Pares, Paquete de 10 Piezas

Características Principales Nivel de rendimiento: Categoría 5e Color: Marfil Número de pares: 4 Material: Policarbonato/Fósforo Submarca: Pan-Punch® Dimensiones Ancho total: 1.2' (30.4 mm) Altura total: 0.92' (23.4 mm) Profundidad total: 0.24' (6.1 mm) Especificaciones Técnicas Estándares cumplidos: ANSI/TIA-568.2-D Categoría 5e, IEC 60352-4, RoHS Desempeño eléctrico: Supera los requisitos de canal y componentes de ANSI/TIA 568.2-D Categoría 5e Resistencia de contacto: Tensión de prueba dieléctrica: 1000 VAC, 1 minuto (IEC 512-4a) Resistencia de aislamiento: > 10,000 MΩ (IEC 512-3a) Retención de contacto: Cumple con IEC 512-9a (cambio de resistencia Beneficios Compatibilidad: Con instalaciones existentes 110 Canal de cableado profundo: Permite que el extremo del revestimiento del cable esté a 0.5' del punto de terminación Identificación de cables: Colores TIP y RING en bloques de conexión para identificación Pruebas: Acceso para pruebas sin remover los cables Facilidad de instalación: Herramientas de punzón compatibles (PDT110, PDT110M) Aplicaciones Conexión de equipos de telecomunicaciones Administración de redes de voz y datos Conexión en closets de telecomunicaciones Conexión en marcos de distribución principal Redes LAN con cable de par trenzado no blindado Desempeño Eléctrico NEXT: >58.9 dB a 16 MHz FEXT: >51.0 dB a 16 MHz Atenuación: Return Loss: Dimensiones Dimensión A: 1.196' (30.38 mm) Dimensión B: 1.050' (26.67 mm) Compatibilidad Conector compatible con sistema Pan-Punch® 110 Compatible con cables de par trenzado no blindado Interconexión con otros bloques mediante jumpers o patch cords Construcción Base con canales profundos para ruteo de cable Bases codificadas por color para facilitar el ordenamiento Diseño que permite pruebas sin desconectar cables Construcción robusta para soportar ciclos repetidos de terminación Notas El bloque de conexión P110CB4XY se suministra en paquetes de 10 piezas Diseñado para instalaciones de hasta 100 pares Para proyectos grandes, disponibles paneles de montaje en rack 19' en incrementos de 200 pares

Características

• Categoría 5e con cumplimiento de estándares ANSI/TIA-568.2-D
• 4 pares con diseño de conexión profundo para mayor precisión
• Material de policarbonato y fósforo para durabilidad y resistencia
• Compatibilidad con herramientas PDt110 y PDt110M para instalación eficiente
• Diseño compacto (30.4x23.4x6.1 mm) para espacios reducidos
• Pruebas eléctricas garantizadas: NEXT 58.9 dB a 16 MHz
