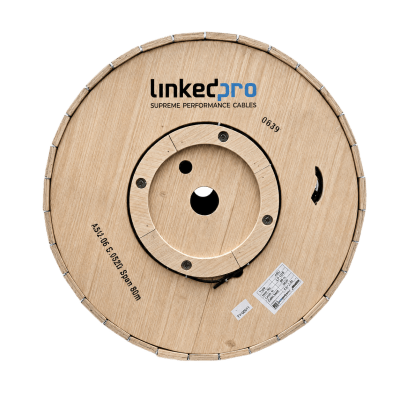

LINKEDPRO - Carrete de 4 km Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 12 Hilos, Exterior, Span 80, Loose Tube

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para aplicaciones de telecomunicaciones en exteriores, ofreciendo una solución robusta y ligera para tendidos aéreos autosoportados. Su construcción con tubo holgado relleno de compuesto bloqueante de agua y elementos de refuerzo de FRP trenzado garantiza una excelente protección mecánica y resistencia a la penetración de humedad. Con un span máximo de 80 metros y una cubierta exterior de MDPE negro, este cable soporta condiciones ambientales extremas desde -30°C hasta +65°C. La fibra óptica G.652D integrada proporciona baja atenuación en todas las ventanas de operación (1310 nm, 1383 nm, 1550 nm y 1625 nm), con valores típicos de ≤0.35 dB/km en 1310 nm y ≤0.21 dB/km en 1550 nm. Ideal para redes de acceso, FTTH y enlaces de media distancia, este cable cumple con los estándares IEC 60794 para pruebas de tensión, aplastamiento, impacto y ciclado térmico.Características GeneralesTipo: Fibra Óptica Monomodo ASU (MiniADSS)Número de Fibras: 12Span Máximo: 80 mCubierta Exterior: MDPE NegroElementos de Refuerzo: FRP trenzadoBloqueo de Agua: Hilos bloqueantes e hilos de amarreCordón de Rasgado: 1 bajo la cubierta exteriorLongitud Estándar por Bobina: 4000 m (tolerancia ±5%)Marcado de Cubierta: Cada 1 metro con información de producto y loteDesempeño MecánicoTensión Corta (6/12 fibras): 800 NTensión Corta (24 fibras): 1000 NTensión Larga (6/12 fibras): 400 NTensión Larga (24 fibras): 500 NAplastamiento: 1000 N/10 cm (IEC 60794-1-21, E3)Impacto: 1 J, 1 vez/3 puntos, R=12.5 mm (IEC 60794-1-21, E4)Doblado Repetido: R=20D, 25 ciclos, 20 N (IEC 60794-1-21, E6)Torsión: 0.5 m, 10 ciclos, ±180°, 20 N (IEC 60794-1-21, E7)Penetración de Agua: 3 m muestra, 1 m altura, 24 h (IEC 60794-1-22, F5b)*Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en la cubierta.Físicas y EléctricasDiámetro del Cable (6/8/12 fibras): 6.0 ± 0.5 mmDiámetro del Cable (24 fibras): 6.8 ± 0.5 mmPeso (6/8/12 fibras): 35 ± 10 kg/kmPeso (24 fibras): 46 ± 10 kg/kmDiámetro del Tubo Holgado (6/8/12 fibras): 2.1 mmDiámetro del Tubo Holgado (24 fibras): 2.6 mmDiámetro del Elemento de Refuerzo: 1.8 mm (6/8/12 fibras), 2.0 mm (24 fibras)Espesor de Cubierta: 0.8 mmTemperatura de Operación: -30 ~ +65 °CTemperatura de Instalación: -30 ~ +65 °CTemperatura de Almacenamiento: -30 ~ +65 °CDesempeño de la Fibra (G.652D)Atenuación @1310 nm: ≤ 0.35 dB/kmAtenuación @1383 nm: ≤ 0.35 dB/kmAtenuación @1550 nm: ≤ 0.21 dB/kmAtenuación @1625 nm: ≤ 0.23 dB/kmDiámetro de Campo Modal (MFD) @1310 nm: 9.2 ± 0.4 μmDiámetro de Campo Modal (MFD) @1550 nm: 10.4 ± 0.5 μmDispersión Cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km)Dispersión Cromática @1550 nm: ≤ 18 ps/(nm·km)Longitud de Onda de Dispersión Cero: 1302-1322 nmPendiente de Dispersión Cero: ≤ 0.092 ps/(nm²·km)Longitud de Onda de Corte (λcc): ≤ 1260 nmPMD (fibra en carrete): ≤ 0.20 ps/√kmDiámetro de Revestimiento: 125 ± 0.7 μmNo Circularidad del Revestimiento: ≤ 0.60%Error de Concentricidad Núcleo/Revestimiento: ≤ 0.5 μmPrueba de Proof Test: ≥ 0.69 GPa (100 kpsi)

Características

• Fibra óptica monomodo G.652D de 12 hilos
• Cubierta MDPE con rango térmico -20°C a +65°C
• Tensión máxima de instalación 1250N, span 80m
• Resistencia al aplastamiento 1000N/10cm
• Diámetro nominal 6.6±0.5mm, peso 50±10kg/km
• Protección UV y humedad, diseño sin metal
