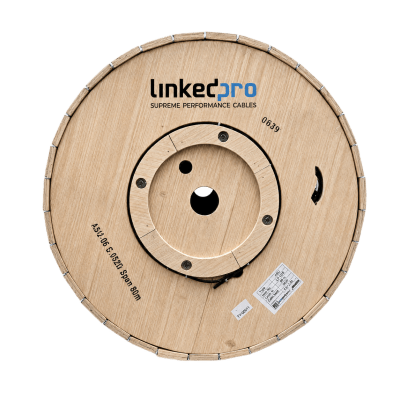

LINKEDPRO - Carrete de 4 Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 8 Hilos, Exterior, Span 80, Loose Tube

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para instalaciones aéreas autosoportadas, ofreciendo una solución robusta y ligera para redes de telecomunicaciones. Su construcción incorpora un tubo holgado relleno con compuesto de estanqueidad, elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro que garantiza protección mecánica y ambiental. Con un span de 80 metros y disponible en versiones de 6, 8, 12 y 24 fibras, este cable cumple con la norma G.652D, proporcionando baja atenuación y excelente desempeño en transmisión óptica. Ideal para aplicaciones de última milla, redes de acceso y distribución en exteriores, soporta temperaturas de operación e instalación desde -30°C hasta +65°C.Características GeneralesTipo: Fibra óptica monomodo ASU (MiniADSS)Número de fibras: 8Estándar de fibra: G.652DSpan: 80 mDiseño: Tubo holgado con compuesto de estanqueidad, hilos bloqueantes de agua, elementos de refuerzo FRP trenzado, cordón de rasgado, cubierta MDPE negroMarcado de cubierta: Cada 1 metro con información de marca, tipo, número de fibras, año y loteLongitud estándar por bobina: 4000 m (tolerancia ±5%)Temperatura de operación/instalación/almacenamiento: -30 ~ +65°CDesempeño MecánicoTracción corta (6/12 fibras): 800 NTracción corta (24 fibras): 1000 NTracción larga (6/12 fibras): 400 NTracción larga (24 fibras): 500 NAplastamiento: 1000 N/10 cmImpacto: 1 J, 1 vez/3 puntosFlexión repetida: R=20D, 25 ciclos, 20 NTorsión: 0.5 m, 10 ciclos, ±180°, 20 NCiclo térmico: -20~+65°C, 2 ciclos, 12 hPenetración de agua: 3 m muestra, 1 m altura, 24 h*Todos los ensayos según normas IEC 60794-1-21 y IEC 60794-1-22. Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en cubierta.Desempeño Óptico (Fibra G.652D)Atenuación @1310 nm: ≤ 0.35 dB/kmAtenuación @1383 nm: ≤ 0.35 dB/kmAtenuación @1550 nm: ≤ 0.21 dB/kmAtenuación @1625 nm: ≤ 0.23 dB/kmDiámetro de campo modal @1310 nm: 9.2 ± 0.4 μmDiámetro de campo modal @1550 nm: 10.4 ± 0.5 μmDispersión cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km)Dispersión cromática @1550 nm: ≤ 18 ps/(nm·km)Longitud de onda de dispersión cero: 1302-1322 nmPendiente de dispersión cero: ≤ 0.092 ps/(nm²·km)Longitud de onda de corte (cable) λcc: ≤ 1260 nmPMD (fibra en carrete): ≤ 0.20 ps/√kmDiámetro de revestimiento: 125 ± 0.7 μmNo circularidad del revestimiento: ≤ 0.60%Error de concentricidad núcleo/revestimiento: ≤ 0.5 μmPrueba de tensión: ≥ 0.69 GPa (100 kpsi)Físicas y EléctricasDiámetro nominal del cable (6/8/12 fibras): 6.0 ± 0.5 mmDiámetro nominal del cable (24 fibras): 6.8 ± 0.5 mmPeso nominal (6/8/12 fibras): 35 ± 10 kg/kmPeso nominal (24 fibras): 46 ± 10 kg/kmDiámetro del tubo holgado (6/8/12 fibras): 2.1 mmDiámetro del tubo holgado (24 fibras): 2.6 mmElementos de refuerzo: 2 varillas FRPDiámetro de elemento de refuerzo (6/8/12 fibras): 1.8 mmDiámetro de elemento de refuerzo (24 fibras): 2.0 mmEspesor de cubierta: 0.8 mmMaterial de cubierta: MDPE negro

Características

• Fibra óptica G.652D monomodo de 8 hilos
• Cubierta de MDPE resistente a -20°C a +65°C
• Tensión máxima de instalación 1250N
• Resistencia a rayos UV y humedad
• Distancia entre postes hasta 80 metros
• Diámetro nominal 6.3 ± 0.2 mm
