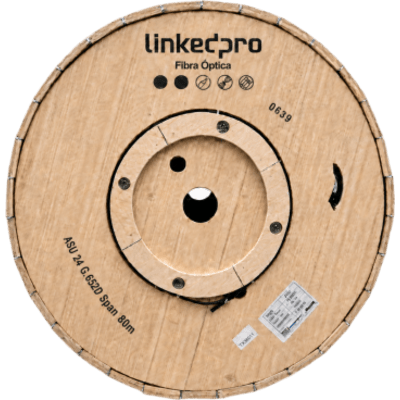

LINKEDPRO - Carrete de 4 Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 24 Hilos, Exterior, Span 80, Loose Tube

El cable de fibra óptica LP-MINI-8024/4KM es un cable de 24 núcleos, monomodo, diseñado para instalación en ductos y aérea con cable de tensión. Cumple con las normas ITU-T G.652D, IEC 60794-1-1, IEC 60794-1-2, IEC 60794-3, IEC 60794-3-10 e IEC 60794-3-11. Su estructura incluye tubos sueltos de plástico de alto módulo rellenos de compuesto hidrófugo, dos varillas FRP como miembros de resistencia y una cubierta exterior de polietileno (PE) de color negro. El cable está diseñado para soportar condiciones de servicio típicas durante un período de 30 años sin deterioro de sus características operativas. La atenuación máxima es de 0.21 dB/km a 1310 nm y 1550 nm, con una dispersión cromática controlada. El cable tiene un diámetro aproximado de 7.8 mm y un peso de 58 ± 10 kg/km. Soporta una tensión máxima de 2500 N y una resistencia al aplastamiento de 1500 N/100 mm. El rango de temperatura de operación, instalación y almacenamiento es de -40 °C a +70 °C.Características GeneralesTipo de cable: Fibra óptica monomodo, 24 núcleosEstándar de fibra: ITU-T G.652DAplicación: Instalación en ductos y aérea con cable de tensiónVida útil: 30 añosNormas: IEC 60794-1-1, IEC 60794-1-2, IEC 60794-3, IEC 60794-3-10, IEC 60794-3-11Miembro de resistencia: 2 varillas FRP de 2.5 mm de diámetroCubierta exterior: PE (polietileno), color negroSistema de bloqueo de agua: Hilo hidrófugoHilo de rasgado: 2 piezasLongitud estándar del carrete: 4 km/carreteEmpaque: Carretes de madera contrachapada, extremos sellados con tapas de plásticoDesempeño ÓpticoAtenuación a 1310 nm: < 0.21 dB/kmAtenuación a 1550 nm: < 0.21 dB/kmDispersión cromática a 1310 nm: ≤ 3.5 ps/(nm·km)Dispersión cromática a 1550 nm: ≤ 18 ps/(nm·km)Dispersión cromática a 1625 nm: ≤ 22 ps/(nm·km)Longitud de onda de dispersión cero: 1312 ± 10 nmPendiente de dispersión cero: ≤ 0.092 ps/(nm²·km)PMD máximo (fibra individual): ≤ 0.1 ps/√kmPMD (valor de diseño del enlace, M=20, Q=0.01%): ≤ 0.06 ps/√kmLongitud de onda de corte del cable (λcc): ≤ 1260 nmDiámetro de campo modal (MFD) a 1310 nm: 9.2 ± 0.4 μmDiámetro de campo modal (MFD) a 1550 nm: 10.3 ± 0.5 μmConcentricidad núcleo-revestimiento: ≤ 0.5 μmDiámetro del revestimiento: 125 ± 1 μmNo circularidad del revestimiento: ≤ 0.8%Diámetro del recubrimiento: 245 ± 5 μmPrueba de tensión: ≥ 0.69 GPaMecánicas y AmbientalesTensión máxima: 2500 NResistencia al aplastamiento: 1500 N/100 mmTemperatura de operación: -40 °C a +70 °CTemperatura de instalación: -40 °C a +70 °CTemperatura de almacenamiento: -40 °C a +70 °CPrueba de tensión (estática): 400 N, 5 min, Δl/l fibra ≤ 0.05%, Δα ≤ 0.05 dBPrueba de tensión (dinámica): 1000 N, 5 min, Δl/l fibra ≤ 0.33%, Δα reversiblePrueba de aplastamiento: 1000 N/100 mm, máx. 5 min, Δl/l fibra ≤ 0.33%, Δα reversiblePrueba de impacto: 5 J, 3 impactos, R=300 mm, Δα ≤ 0.05 dB, reversible, sin dañoPrueba de curvatura: AD=15xOD, 5 ciclos, Δα ≤ 0.05 dB después de la prueba, sin dañoPrueba de curvatura repetida: R=20xOD, 100 N, 100 ciclos, sin rotura de fibras o elementos del cablePrueba de torsión: ±90°, 2 m, 400 N, 5 ciclos, Δα ≤ 0.05 dB después de la prueba, sin dañoPrueba de penetración de agua: Muestra de 3 m, columna de agua de 1 m, sin fuga de aguaCiclo de temperatura: -40 °C a +70 °C, 2 ciclos, Δα ≤ 0.05 dB/km, reversibleFísicas y EléctricasDiámetro exterior del cable (aprox.): 7.8 mmPeso del cable (aprox.): 58 ± 10 kg/kmDiámetro del tubo suelto: 2.6 mmMáximo número de fibras por tubo: 24Número de tubos sueltos: 1 (para 24 núcleos)Material del miembro de resistencia: 2 varillas FRP de 2.5 mm de diámetroMaterial de la cubierta exterior: PE (polietileno)Color de la cubierta exterior: NegroMáxima luz permitida (instalación aérea): 80 m con 1% de flecha de instalaciónCarga adicional por viento y hielo (a -5 °C, viento 100 km/h): SoportadoCarga adicional por viento y hielo (a -20 °C, viento 50 km/h, hielo 8 mm): Soportado

Características

• Fibra óptica monomodo G.652D sin metal
• Distancia entre postes hasta 80 metros
• Protección UV y humedad garantizada
• Cubierta MDPE resistente a -40°C a +70°C
