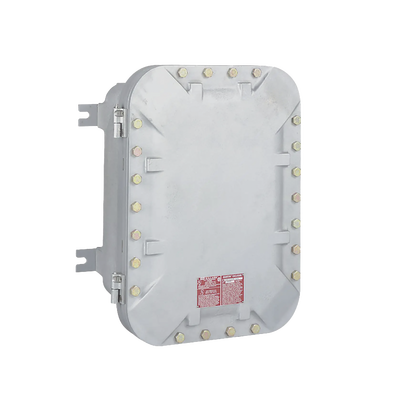

HUBBELL KILLARK - Gabinete Antiexplosivo e Ignífugo de Aluminio Fundido EXB de 8 x 10 x 4 in Clase I, II, III, BCDEFG.

Aplicaciones Ubicaciones que se vuelven peligrosas debido a la presencia de gases o vapores inflamables, polvos combustibles o fibras inflamables fácilmente y volátiles y areas que estan sujetas climas corrosivos y húmedos. Adecuados para Refinerías de Petróleo, Plantas Químicas y Petroquímicas con procesos interiores y exteriores. Aplicaciones que requieren empalme, extracción y caja de empalmes. Gabinetes para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales, otros equipos y dispositvos. Aplicaciones globales (ATEX/IECEx) los gabinetes están disponibles para aplicaciones globales con el sufijo CEN. Los gabinetes estan disponibles en blanco o con modificaciones de fabrica, opciones y accesorios. Características Color: Gris Tamaño: 8 x 10 x 4 in Dimensiones internas: 7.73 x 9.73 x 4.06 in (196.3 x 247.1 x 103.12 mm) Peso: 15.89 kgs Material: Aluminio fundido libre de cobre. Alta resistencia, más ligero en peso, resistente a la corrosión. Diseño: Menos pernos en cubierta. Su diseño asistido por computadora reduce el número de pernos de la tapa, eliminando los pernos de la esquina. Reduciendo tiempo de instalación y mantenimiento. Sellado: Anillo 'O' de Nitrilo (BUNA-N) alrededor de los pernos para evitar que el agua se filtre dentro del gabinete, IP 66 & tipo 4. Argollas de montaje: Las argollas son hechas de aleación de aluminio dúctil para ajustarse a superficies de montaje irregulares sin dañar el gabinete. Montaje: Tamaños de gabinetes desde 8x12x6 y más grandes están equipados con argollas de montaje bidireccionales que pueden ser colocados vertical o horizontalmente para facilitar el montaje. Instalación de bisagras: Tamaños de gabinetes desde 8x12x6 y más grandes son suministrados con bisagras montadas en el lado izquierdo. Los gabinetes más pequeños están perforados para la instalación de 2 montajes Killark HINGE-9 o pueden ser instalados como fábrica agregando SU2. Para ubicar las bisagras en otras posiciones se debe especificar al ordenar. Opciones: Incluyen ventanas de visualización, operadores de control, manijas giratorias, manijas de disyuntores, aberturas de conductos NPT y aberturas de prensaestopas métricas. Materiales / Acabado Gabinetes: Aluminio libre de Cobre (menos del 4/10 de 1%) Bisagras: Aluminio con acero inoxidable. Pernos: Cubierta de acero. Placas de montaje opcionales: Lámina de Aluminio. Ventanas Opcionales: Vidrio templado sodocálcico. Acabado: Pintura de laca de Aluminio con acabado estándar. Certificaciones Clasificaciones para áreas peligrosas: Clase I, Divisiones 1 & 2, Grupos B,C,D Clase I, Zonas 1 & 2, Grupos IIB + H2, IIA Clase II, Divisiones 1 & 2, Grupos E,F,G Clase III, Divisiones 1 & 2 Número de archivo ATEX: PTB 07 ATEX 1025U / PBT 07 ATEX 1024 Número de archivo CSA: LR11716 Número de archivo IECEx: IEC E x 07.0022U / IEC E x 07.0023 Clasificación NEMA: 3, 4, 4X Número de archivo UL: E10514 / E83696 / E12379

Características

• Gabinete antiexplosivo de aluminio fundido 8" x 10" x 4"
• Certificación Clase I, II, III y Grupos B a G para ambientes peligrosos
• Aluminio sin cobre con resistencia a corrosión y 15.89 kg de peso
• Diseño con menos pernos y anillo O de nitrilo IP66 tipo 4
• Argollas de montaje en aleación de aluminio dúctil para superficies irregulares
• Compatibilidad global ATEX/IECEx con certificaciones PTB07ATEX1025U y IECEx 07.0022U
