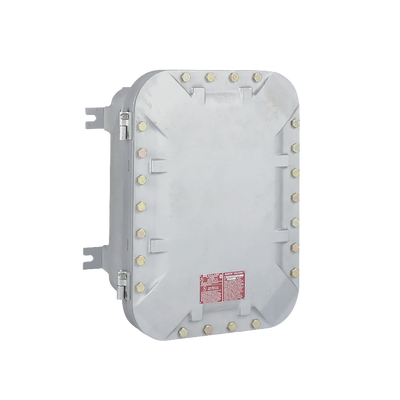

HUBBELL KILLARK - Gabinete Antiexplosivo e Ignífugo de 16" x 24" x 8" / Serie EXB / Aluminio Fundido / Para Áreas Peligrosas.

Aplicaciones Ubicaciones que se vuelven peligrosas debido a la presencia de gases o vapores inflamables, polvos combustibles o fibras inflamables fácilmente y volátiles y áreas que están sujetas a climas corrosivos y húmedos. Adecuados para Refinerías de Petróleo, Plantas Químicas y Petroquímicas con procesos interiores y exteriores. Aplicaciones que requieren empalme, extracción y caja de empalmes. Gabinetes para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales, otros equipos y dispositivos. Aplicaciones globales (ATEX/IECEx) los gabinetes están disponibles para aplicaciones globales con el sufijo CEN. Los gabinetes están disponibles en blanco o con modificaciones de fábrica, opciones y accesorios. Características Color: Gris Tamaño: 16 x 24 x 8 in (W x L x D) Peso: 113.852 kgs Dimensiones Platina Interna: 15 x 25 in (381 x 584.2 mm) Ancho: 21.25 in (539.75 mm) Alto: 29.25 in (742.95 mm) Profundidad: 12 in (304.80 mm) Dimensiones para dispositivos: 16 x 24 x 8 in (406.4 x 609.6 x 206.25 mm) Materiales / Acabado Gabinetes: Aluminio libre de Cobre (menos del 4/10 de 1%) Bisagras: Aluminio con acero inoxidable. Pernos de cubierta de acero. Placas de montaje opcionales: Lámina de Aluminio. Ventanas Opcionales: Vidrio templado sodocálcico. Pintura de laca de Aluminio con acabado estándar. Características Especiales Fabricado de Aluminio fundido libre de cobre. Alta resistencia, más ligero en peso, resistente a la corrosión. Menos pernos en cubierta. Su diseño asistido por computadora reduce el número de pernos de la tapa, eliminando los pernos de la esquina. Reduciendo tiempo de instalación y mantenimiento. Anillo 'O' de Nitrilo (BUNA-N) alrededor de los pernos para evitar que el agua se filtre dentro del gabinete, IP 66 & tipo 4. Argollas de montaje dúctiles. Las argollas son hechas de aleación de aluminio dúctil para ajustarse a superficies de montaje irregulares sin dañar el gabinete. Tamaños de gabinetes desde 8x12x6 y más grandes están equipados con argollas de montaje bidireccionales que pueden ser colocadas vertical o horizontalmente para facilitar el montaje. Tamaños de gabinetes desde 8x12x6 y más grandes son suministrados con bisagras montadas en el lado izquierdo. Los gabinetes más pequeños están perforados para la instalación de 2 montajes Killark HINGE-9 o pueden ser instalados como fábrica agregando SU2. Para ubicar las bisagras en otras posiciones se debe especificar al ordenar. Las opciones incluyen ventanas de visualización, operadores de control, manijas giratorias, manijas de disyuntores, aberturas de conductos NPT y aberturas de prensaestopas métricas. Certificaciones Clasificaciones para áreas peligrosas: Clase I, Divisiones 1 & 2, Grupos B,C,D Clase I, Zonas 1 & 2, Grupos IIB + H2, IIA Clase II, Divisiones 1 & 2, Grupos E,F,G Clase III, Divisiones 1 & 2 Número de archivo ATEX: PTB 07 ATEX 1025U / PBT 07 ATEX 1024 Número de archivo CSA: LR11716 Número de archivo IECEx: IEC E x 07.0022U / IEC E x 07.0023 Clasificación NEMA: 3, 4, 4X Número de archivo UL: E10514 / E83696 / E12379

Características

• Gabinete antiexplosivo de aluminio fundido libre de cobre
• Certificaciones ATEX, IECEx, UL, CSA para áreas peligrosas globales
• Clasificaciones Clase I, II, III Divisiones 1 y 2
• Resistencia a corrosión y protección IP66 tipo 4
• Diseño asistido por computadora con menos pernos de tapa
• Argollas de montaje dúctiles ajustables en posición vertical u horizontal
