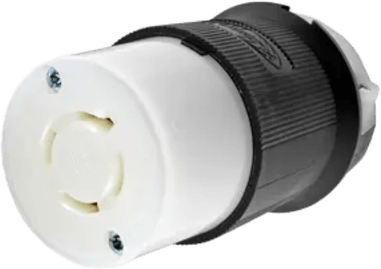

HUBBELL - Conector Industrial con Bloqueo de Media Vuelta / 20A 480V AC / 3 Polos 4 Hilos Trifásico con Tierra / L16-20R / IP20.

Hubbell Wiring Device-Kellems modelo: HBL2433Conector industrial Twist-Lock® tipo hembra diseñado para aplicaciones pesadas en entornos industriales. Con capacidad para 20 amperios en sistemas trifásicos delta de 480V AC, cuenta con 3 polos y 4 hilos incluyendo conexión a tierra. Fabricado en nylon de alta resistencia con cuerpo aislado y terminales de tornillo que aceptan conductores desde #16 AWG hasta #8 AWG. Diseñado para cumplir con los estándares UL 498 y CSA C22.2 No.42, ofrece protección IP20 contra polvo y humedad, junto con un diseño de agarre de cable superior que protege las terminaciones contra tensiones excesivas.Características GeneralesTipo: Conector Body HembraConfiguración: L16-20RColor: Negro y BlancoMaterial: NylonMontaje: Cord MountedProtección IP: IP20Normativa RoHS: SíUPC: 783585038292Especificaciones EléctricasCorriente Nominal: 20 AVoltaje: 480V AC Trifásico DeltaFases: 3 PolosConductores: 4 Hilos con TierraCaballos de Fuerza Máx: 5 HPRango de Cable: 0.350" - 1.150" (9-29 mm)Tamaño de Conductor: #16 AWG - #8 AWGResistencia Dieléctrica: 2,000V mínimoInterrupción de Corriente: Certificado para interrupción a corriente nominal completaEspecificaciones MecánicasTerminales: Tornillo presión (#10-32 Brass)Identificación Terminales: Según UL 498Acomodo Terminales: #16 AWG - #8 AWG cobre estriadoEntrada de Cables: Entrada funnel-shaped claraEscudo de Polvo: Integral protege cámara de cableadoDiseño Cord Grip: Superior protege terminacionesAmbientales y FísicasTemperatura Máx: 75°C continuoTemperatura Mín: -40°C sin impacto, -25°C con impactoResistencia Humedad: IP20Inflamabilidad: HB o mejor (UL94/CSA 22.2 No. 0.6)Condiciones Ambientales: Interior seco a menos que protegidoDimensiones: 2.33" x 2.33" x 3.86"Peso: 0.35 lbMateriales y NormativasHousing/Cord Clamp: NylonContactos: LatónTornillos Ensamble: Acero niqueladoClamp Terminal: Acero laminado frío niqueladoRetenedor Terminal: Policarbonato transparenteTornillos Terminal: #10-32 Latón (Phillips/Slotted/Robertson)Normativas: UL 498, CSA C22.2 No.42, Fed.Spec. W-C-596Status RoHS: CM

Características

• Conector industrial Twist-Lock 20A 480V AC trifásico
• Diseño superior de agarre de cable contra tensión excesiva
• Escudo de polvo integral para protección contra contaminantes
• Entrada de cables en forma de embudo para fácil terminación
• Temperatura operación -40°C a 75°C continuo
• Material nylon resistente con terminales de latón y acero niquelado
