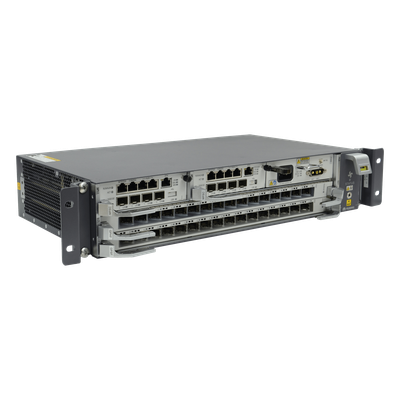

HUAWEI - OLT GPON OptiXAccess Carrier Class con 1 tarjeta de 16 puertos GPON C++, 2 ranuraas, 1 fuente de alimentación AC, 2 UR

El MA5800-X2 de Huawei es un OLT (Optical Line Terminal) de arquitectura distribuida en formato 2U, diseñado como plataforma unificada de transporte para servicios de banda ancha, wireless y video backhaul sobre una única red de fibra. Su arquitectura distribuida implementa el switching en la tarjeta de control y el procesamiento en las tarjetas de servicio, permitiendo alto throughput y fácil expansión en escenarios de tráfico intensivo. Soporta tecnologías de acceso GPON, XG-PON, XGS-PON y P2P 10GE/GE/FE, con capacidad Flex-PON permitiendo evolución sin reemplazo de hardware. Incorpora funciones completas de Capa 3 (RIP, OSPF, BGP, IS-IS, VRF, DHCP server) y monitoreo de calidad de video vMOS/eMDI con sondas integradas en las tarjetas. El sistema ofrece redundancia de tarjetas de control, ISSU (In-Service Software Upgrade) que permite actualizaciones diurnas sin interrupción del servicio de video gracias a la separación de CPU y plano de reenvío.Características GeneralesArquitectura: Distribuida – switching en tarjeta de control, procesamiento en tarjetas de servicioFormato: 2U (88.1 mm / 3.47 in de altura)Tecnología PON Combo: Compatible con GPON y XG(S)-PON en una sola placa con módulo óptico WDM1r integradoModos de construcción de red: FTTO, FTTH, FTTRISSU: Actualización de software en servicio sin interrupción – separación CPU/plano de reenvíoMonitoreo de Video: Sondas vMOS/eMDI integradas en tarjetas para monitoreo remoto de calidad de video 4K/8KCaché Distribuida: Para inicio rápido de video 4K/8K y channel zappingSlicing E2E: Aislamiento hard de slices de servicio dedicado con compromiso de ancho de banda y latenciaEco-friendly: En cumplimiento con Code of Conduct v8.1 de la Comisión Europea (V100R021C10+)Gestión: iMaster NCE, NETCONF/YANG, TelemetríaArquitectura y DesempeñoCapacidad de Switching (MPSG-G): 248 Gbit/s (load sharing)Capacidad de Switching (MPSD-G): 560 Gbit/s (load sharing)Ancho de Banda Máx. por Slot (MPSG-G): 40 Gbit/sAncho de Banda Máx. por Slot (MPSD-G): 100 Gbit/sONT Soportadas: 4096Arquitectura de Scheduling: Distribuida con buffers en tarjetas de servicioRedundancia de Control: 2 tarjetas de control para protección redundanteDetección de Fallas: Detección y rectificación de fallas en tarjetas en servicioControl de Sobrecarga: Service overload controlAcceso y PuertosPuertos GPON/XG-PON/XGS-PON: 32 (16 x 2)Upstream (MPSG-G): 4 x GE + 4 x 10GE/GEUpstream (MPSD-G): 8 x 10GE/GEAcceso P2P: 10GE/GE/FEEvolución: Migración sin reemplazo de tarjeta entre generaciones PONFísicas y EléctricasDimensiones (sin orejas): 442 x 268.7 x 88.1 mm (17.40 x 10.58 x 3.47 in) (An x Pr x Al)Dimensiones (orejas IEC): 482.6 x 268.7 x 88.1 mm (19.00 x 10.58 x 3.47 in)Dimensiones (orejas ETSI): 535 x 268.7 x 88.1 mm (21.06 x 10.58 x 3.47 in)Alimentación AC: 110 V / 220 V + bateríaTemp. Operación Normal: -40 °C a +65 °C (temperatura en la entrada de aire del subrack de servicio)Temp. Mínima de Arranque: -25 °CFunciones Capa 2VLAN+MAC forwardingSVLAN+CVLAN forwardingPPPoE+DHCP option82Funciones Capa 3Static route / RIP / RIPngOSPF / OSPFv3IS-ISBGP / BGP4+ARP / VRFDHCP relayDHCPv4 server (V100R021C10+)DHCPv6 relay / DHCPv6 server (V100R022C10+)MulticastIGMP v2 / v3IGMP proxy / snoopingMLD v1 / v2MLD Proxy / SnoopingVLAN-based IPTV multicastIPv4 PIM y PIM-SSMQoSTraffic classificationPriority processingtrTCM-based traffic policingWREDTraffic shapingHQoSPQ / WRR / PQ+WRRACLIPv6IPv4/IPv6 dual stackIPv6 L2 y L3 forwardingDHCPv6 relayDHCPv6 server (V100R022C10+)MPLS y PWE3MPLS LDPMPLS RSVP-TEMPLS OAMMPLS BGP IP VPNTunnel protection switchingTDM/ETH PWE3PW protection switchingConfiabilidad del SistemaGPON Type B / Type C protection10G GPON Type B / Type C protectionBFDERPS (G.8032)MSTPMonitor LinkIntra-board e inter-board LAG2 tarjetas de control redundantesISSU en tarjeta de controlDetección y rectificación de fallas en servicioService overload controlIncluye1 Chasis MA5800-X2 con módulo de ventilación2 Tarjetas de Control & Uplink H901MPSG-G011 tarjeta de servicio GPON con 16 módulos GPON C++2 jumpers monomodo LC-LC 10m16 jumpers SC/PC-SC/PC monomodo 20m

Características

• Arquitectura distribuida con switching de hasta 560 Gbit/s
• Actualización en servicio sin interrupción de transmisión de datos
• Enrutamiento L3 completo: OSPF, BGP, IS-IS, SRv6 y MPLS
• Compatible con XGSPON
