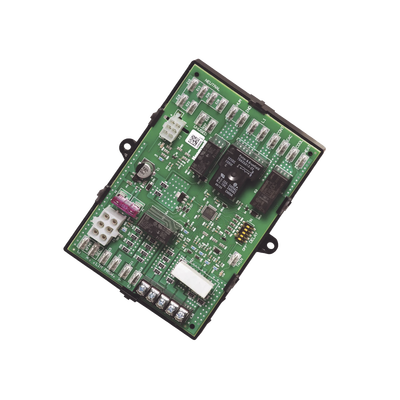

HONEYWELL HOME RESIDEO - Temporizador de ventilador electrónico universal, reemplaza los modelos ST9120, ST9101, ST9141 y ST9160.

Descripción General El temporizador de ventilador electrónico universal reemplaza los modelos ST9120, ST9101, ST9141 y ST9160 instalados en hornos de aire caliente a gas. Incluye instrucciones y arneses de cables especiales para un fácil reemplazo. Características Destacadas Reemplaza más de 40 temporizadores de ventilador electrónicos existentes Arneses de interfaz para conversión simple Integra el control de todas las operaciones del soplador de combustión y del ventilador de circulación en el aparato de aire caliente a gas Fusible reemplazable Tiempos de encendido y apagado de retardo de calor y frío seleccionables por interruptor DIP Luces LED para un diagnóstico fácil Conexiones de terminales del filtro de aire electrónico y del humidificador Circulación continua de aire interior a baja velocidad Características Físicas y Eléctricas Alimentación: 18 a 30 VAC @ 50 ó 60 Hz Rango de Temperatura: -40 °C a 79 °C Reemplaza: todos los ST9101, todos los ST9120, todos los ST9141 y todos los ST9160 Retraso de encendido: ajustable en 30, 60 seg (establecido en 30 seg) Retraso de apagado: ajustable en 60, 120, 150, 180 s (establecido en 120 s) Retraso de enfriamiento del ventilador: ajustable en 4, 30 seg (establecido en 4 seg) Retardo de apagado del ventilador en enfriamiento: ajustable 30, 60 seg (establecido en 30 seg)

Características

• Reemplaza más de 40 temporizadores electrónicos
• Interfaz con arneses para conversión simple
• Controla soplador y ventilador en hornos gas
• Retardos ajustables vía interruptor DIP
• LEDs para diagnóstico rápido y sencillo
• Rango ampliado de 18-30 VAC
