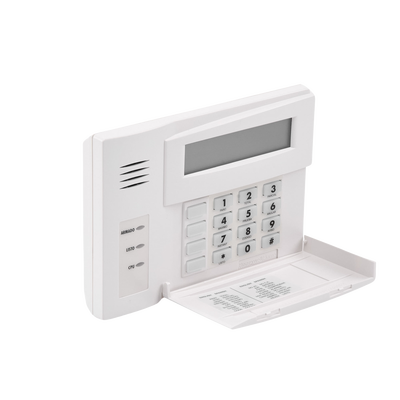

HONEYWELL HOME RESIDEO - Teclado alfanumérico programador expansor de zonas y relevador

Características Principales Pantalla alfanumérica de 32 caracteres Teclas suaves iluminadas al tacto Cuatro teclas programables para macros o pánicos Incluye expansor de 4 zonas cableadas Relevador incluido para automatización Funcionalidad Consola multifunción con mensajes en español Compatible con paneles Ademco que soportan módulos expansores 4229 o 4208-4 Zonas y relé emulan módulos 4229/4208-4 Requiere panel con EPROM en español para mostrar mensajes en ese idioma Especificaciones Técnicas Pantalla: LCD alfanumérico supertwist, 2x16, retroiluminado Dimensiones: 137mm x 187mm x 32mm Consumo: 190mA (en alarma), 115mA (en reposo con LCD iluminado), 55mA (en reposo sin iluminación) Zonas: 4 zonas RFL de 2KΩ con tiempo de respuesta de 300mS Relé: Contacto N/C con capacidad 1A, 24V CA/CC Zonas Configurables como RFL o doble balanceo Soporta hasta 10 detectores por zona de doble balanceo Común compartido para zonas 1-2 y 3-4 Protección Antisabotaje Interruptor antisabotaje en placa Detecta separación de carcasa frontal/trasera Detecta retiro de superficie de montaje Opción de programación para inhabilitar detección Conexiones Conector para alimentación y datos: G (Entrada Datos), Y (Salida Datos), + (12VCC), - (Tierra) Zonas: Z1-Z4 con comunes compartidos Relé: NA, NC, C (contacto común) Modo Programación Accesible dentro de los 60 segundos posteriores a la aplicación de tensión Permite configurar 7 opciones: dirección, expansor, tipo de zona, antisabotaje, pantalla, acústica, idioma Mantener pulsadas teclas [1] y [3] durante 3 segundos para acceder Soporta programación local de opciones Opciones de Programación Dirección de consola (por defecto 31) Habilitación de expansor de zonas Selección de tipo de zona (RFL o doble balanceo) Control de protección antisabotaje Modo de pantalla (siempre activa, activa por tecla, apagado automático) Montaje y Cableado Montaje en superficie o en cajetín eléctrico Acceso a bloque de terminales quitando parte trasera Protección contra retirada de pared mediante tornillo adicional Cableado con terminales identificados: G, Y, +, -, Z1-Z4, NA, NC, C Funciones de Seguridad Mensajes de estado y alarma en pantalla Indicación visual mediante LEDs de armado, listo y fallo Zumbador para alertas de alarma y confirmación de teclas Transmisión de condiciones de sabotaje al panel de control

Características

• Pantalla alfanumérica LCD de 32 caracteres
• Teclas suaves iluminadas con retroiluminación ajustable
• 4 teclas programables para macros, pánicos o funciones personalizadas
• Expansor integrado de 4 zonas RFL y doble balanceo
• Relevador con contacto NC de 1A, 24V CA/CC
• Modo programación local con 7 opciones configurables
