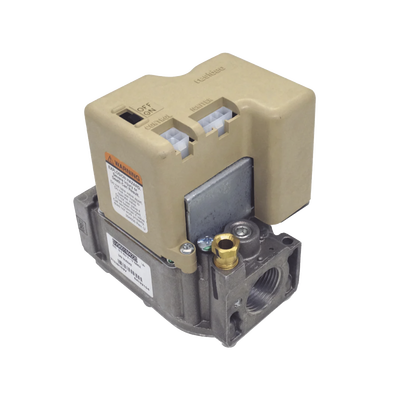

HONEYWELL HOME RESIDEO - Piloto de encendido intermitente de superficie caliente Control SmartValve® con apertura estándar

Descripción general Los controles del sistema SmartValve® combinan el control de flujo de gas y las funciones de secuenciación del piloto electrónico intermitente en una sola unidad. Esta familia de productos ofrece varias secuencias piloto intermitentes diferentes para una amplia gama de aplicaciones. La aplicación específica del Sistema SmartValve es responsabilidad del fabricante del aparato. Son directamente compatibles con los quemadores de piloto intermitente Q3450 o Q3480 utilizados con los controles originales del aparato. Características Adecuado para una amplia gama de aparatos a gas, incluidos hornos residenciales, hornos de techo, calderas residenciales, calefactores unitarios, calefactores infrarrojos, calefactores portátiles y unidades de cocina comerciales. La secuencia de encendido incluye una prueba cronometrada para el encendido. Especificaciones del producto Dimensiones Dimensiones (pulgadas): 3.2 pulgadas de ancho x 4.9 pulgadas de alto x 4.1 pulgadas de largo Dimensiones (mm): 81 mm ancho x 124 mm alto x 104 mm largo Características físicas Tipo de artículo: Producto Montaje: 0 a 90 grados en cualquier dirección desde la posición vertical de la perilla de control de gas, incluso verticalmente Tamaño de entrada/salida: 3/4 pulg. NPT x 3/4 pulg. NPT Especificaciones eléctricas Clasificaciones eléctricas: 24 Vca Frecuencia: 50 Hz / 60 Hz Voltaje: Llame para calor--24 Vac, 60 Hz Rendimiento Tiempo de respuesta de falla de llama: 1.6 segundos a 3 µA Tiempo de prueba de encendido: 90 seg Ensayos de encendido para bloqueo: reintento continuo Rango de temperatura Rango de temperatura ambiente (C): -40 C a +79 C Rango de temperatura ambiente (F): -40 F a +175 F Características de encendido Tipo de sistema de encendido: Encendido piloto de superficie caliente intermitente Secuencia de encendido: Piloto Intermitente Fuente de ignición: Piloto Características adicionales Tipo de gas: LP Sentido de llama: dos varillas Características de apertura: Estándar Regulador de presión Ajuste del regulador de presión (psi): wc de 10.0 pulg. Ajuste del regulador de presión (kPa): 2.49 kPa Toma de presión: 1/8 pulg. - NPT Capacidad Capacidad (ft³/hr): Máximo a 1 pulg. PD: 300 ft³/hr; Máximo: 415 ft³/h; Mínimo--30 ft³/hr Capacidad (m³/h): Máximo a 1 pulg. PD: 8.5 m³/h; Máximo: 11.8 m³/h; Mínimo--0,8 m³/h

Características

• Control de flujo de gas integrado en unidad única
• Compatible con quemadores Q3450/Q3480 para fácil integración
• Secuencia de encendido con prueba cronometrada de 90 segundos
• Diseño compacto de 3.2 x 4.9 x 4.1 pulgadas
• Rango amplio de temperatura de operación -40°C a +79°C
• Capacidad de flujo ajustable de 30 a 415 ft/hr
