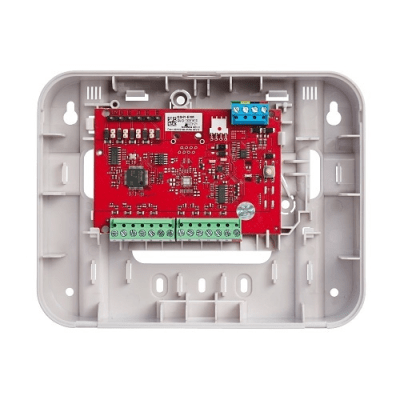

HONEYWELL HOME RESIDEO - Módulo de Relé VISTAHRELAY para Paneles de Control VISTA H3 / 4 Salidas de Relé Forma-C (SPDT) / Supervisión de Manipulación / Compatible con iBus / NFPA-72 / Rango de Temperatura 0 a 50°C

El módulo de relé VISTAHRELAY es una solución avanzada para expandir las capacidades de los paneles de control de la serie VISTA H3. Este módulo permite agregar hasta cuatro salidas de relé de tipo Form-C (SPDT) de manera remota, conectándose a través de los terminales de cableado iBus del panel. Con características de supervisión de manipulación y cableado, este módulo garantiza la seguridad y confiabilidad del sistema. Además, su diseño flexible permite la instalación en superficie o en cajas de conexiones, facilitando la integración en diversos entornos. Características Principales 4 salidas de relé Form-C (SPDT) para máxima flexibilidad Supervisión de manipulación y cableado para mayor seguridad Compatibilidad con iBus para integración sencilla Diseño flexible para instalación en superficie o en cajas de conexiones Cumple con el estándar NFPA-72 para sistemas de alarma Rango de temperatura de operación de 0 a 50°C Especificaciones Dimensiones físicas: 6.93'W x 5.43'H x 1.99'D (176mm x 138mm x 50.5mm) Voltaje de entrada: 12VDC nominal (10-14VDC) Corriente de entrada: 25mA en espera + 20mA por relé activo Calificación de contacto: 3A máximo a 30VDC y 3A máximo a 120/240VAC (carga resistiva) Tiempo de respuesta del bucle: 400ms Resistencia de bucle requerida: 2.2K ohm Humedad de operación: 0-95% (humedad relativa) Interfaces y Conectividad 4 relés Form-C (SPDT) con terminales para normalmente abierto, común y normalmente cerrado Conexión iBus con terminales para iBus A (verde), iBus B (amarillo), negativo (negro) y positivo (rojo) LED indicador y terminal de manipulación Sistemas de Seguridad Integración en sistemas de alarma para control de dispositivos periféricos como sirenas, luces y cerraduras. Automatización de Edificios Control de sistemas de iluminación, HVAC y otros dispositivos en edificios comerciales y residenciales. Supervisión Industrial Monitoreo y control de equipos en entornos industriales con requisitos de seguridad y confiabilidad.

Características

• 4 relés Form-C (SPDT) para máxima flexibilidad
• Supervisión de manipulación y cableado para mayor seguridad
• Compatibilidad con iBus para integración sencilla
• Diseño flexible para instalación en superficie o cajas
• Cumple con NFPA-72 para sistemas de alarma
• Rango de temperatura 0 a 50°C
