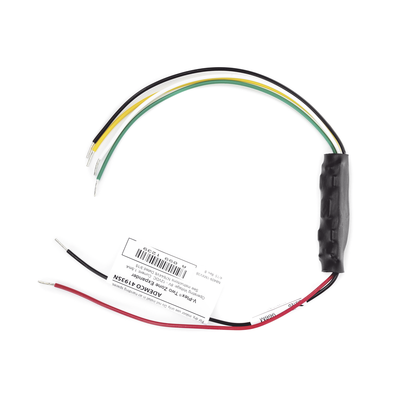

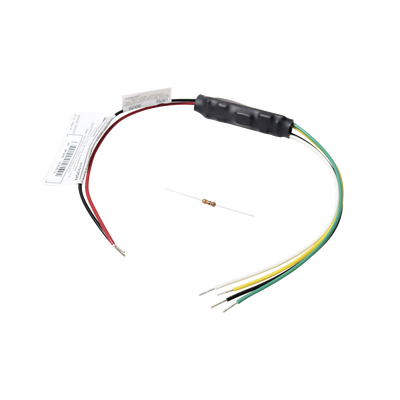

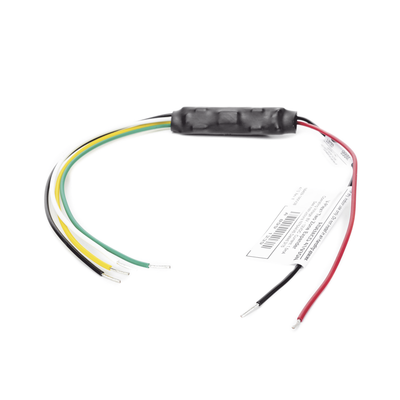

HONEYWELL HOME RESIDEO - Modulo de expansión Vplex de dos zonas una supervisada con resistencia de fin de línea

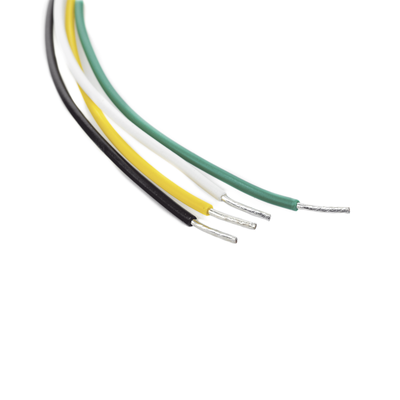

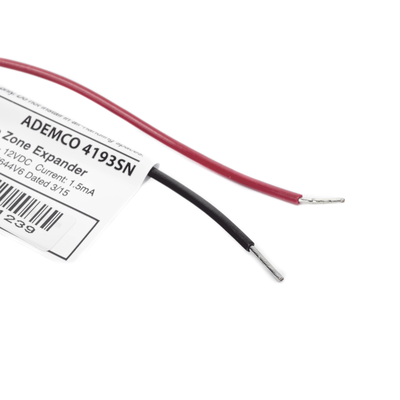

Características Principales Módulo de expansión serial de dos zonas para sistemas de alarma Configurable como una zona supervisada (10K EOLR) + una no supervisada, o dos zonas no supervisadas Diseñado para conexiones en bucle de multiplexado Mini expansor para montajes ocultos o en estaciones de jalón Compatible únicamente con paneles que soporten dispositivos de bucle de polling serial Aplicaciones Instalación en gabinetes de paneles de control o cajas de conexiones UL Listed Zona 1 debe usarse en configuración supervisada para aplicaciones de incendio Zona 2 puede utilizarse para seguridad contra robo Para aplicaciones UL Burglary: unidad debe montarse a menos de 3 pies del dispositivo de alarma Especificaciones Eléctricas Tensión: 8-12VDC (suministrada por el panel de control) Corriente: 1.5mA Configuración de Zonas Zona 1: Supervisada con resistencia de fin de línea 10K Zona 2: No supervisada Compatibilidad Vista-40 Vista-50P Vista-100 Conexiones BLANCO (LOOP 1): Supervisado EOLR 10K ROJO (+): Alimentación positiva VERDE (LOOP 2): No supervisado NEGRO (–): Común 0V AMARILLO (LOOP 1): No supervisado

Características

• Módulo de expansión serial de dos zonas
• Configurable como zona supervisada y no supervisada
• Zona 1 supervisada con resistencia 10k EOLR
• Diseñado para conexiones en bucle de multiplexado
• Compatible con paneles VISTA-40, VISTA-50P y VISTA-100
• Instalación en gabinetes o cajas de conexiones
