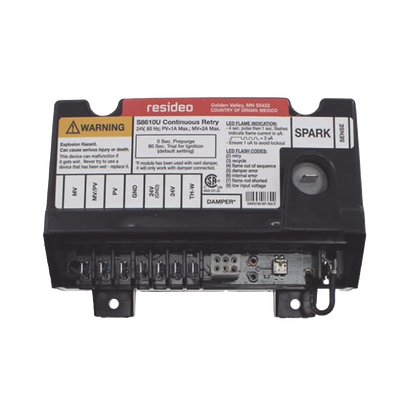

HONEYWELL HOME RESIDEO - Módulo de encendido de piloto intermitente universal

Descripción general El módulo de encendido de piloto intermitente universal reemplaza los múltiples módulos piloto intermitentes instalados en campo suministrados por Resideo, Robertshaw, Johnson y UTEC (HSC). Utiliza el quemador piloto intermitente existente. Incluye referencia cruzada, instrucciones y accesorios para un fácil reemplazo. Características Reemplaza más de 400 módulos de encendido de piloto intermitente White-Rogers, Robertshaw y Resideo Proporciona secuencia de encendido, monitoreo de llama y apagado de seguridad para hornos de aire caliente con piloto intermitente y aparatos de calefacción. Proporciona un cierre de gas piloto del 100 por ciento si el piloto no se enciende; después de un retraso de 6 minutos, se repite la prueba de encendido. La secuencia de prueba/retardo de encendido se repite hasta que el aparato se encienda o se elimine la demanda de calor. Para uso con gas natural o LP Para uso en aplicaciones de detección remota/varilla simple o varilla doble Incluye adaptadores de cable de chispa para permitir el reemplazo en campo de los controles Resideo y de la competencia sin reemplazar el cable de chispa existente. Especificaciones del producto Dimensiones En pulgadas: 3 15/16 pulg. de alto x 5 7/16 pulg. de ancho x 2 5/8 pulg. de profundidad En mm: 100 mm alto x 138 mm ancho x 67 mm fondo Especificaciones eléctricas Clasificación eléctrica: 24 Vca Frecuencia: 60 Hz Tiempo de respuesta de falla de llama: 2 segundos máximo Prepurga: Configurable a 30 segundos o sin purga previa Tiempo de prueba de encendido: 15 o 90 seg Condiciones de operación Rango de temperatura ambiente (C): -40 C a +74 C Rango de temperatura ambiente (F): -40 F a +165 F Operación y seguridad Tipo de sistema de encendido: Piloto Intermitente Secuencia de encendido: Reintento continuo Ensayos de encendido para bloqueo: reintento continuo Tiempo de bloqueo: reintento continuo Entre tiempo de prueba: Retraso de 5 minutos después de una prueba fallida de encendido Características adicionales Incluye: Conexión de compuerta con tapón de compuerta de ventilación automática Tipo de artículo: Producto Aprobaciones: Diseño Certificado por la Asociación Canadiense de Normas Valor comercial: Línea de comercio Componentes Control de gas típico: VR8204, VR8304 Tipo de gas: Natural o LP Sentido de llama: Varilla simple o dos varillas Hardware de encendido típico: Q345, Q3451, Q3452 Fuente de ignición: Generador de chispas de alto voltaje interno Carga máxima Carga máxima de la válvula a 24 V CA (amperios): 1A Piloto, 2A Principal @ 165 F 1A Piloto, 1A Principal @ 175 F

Características

• Reemplaza más de 400 módulos de encendido
• Secuencia de encendido y apagado de seguridad
• Cierre de gas piloto al 100% si falla
• Compatible con gas natural y LP
• Incluye referencia cruzada y accesorios
• Detección remota con varilla simple o doble
