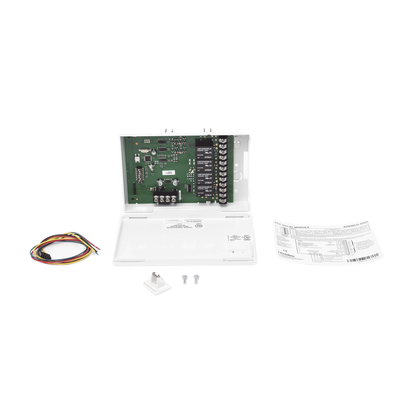

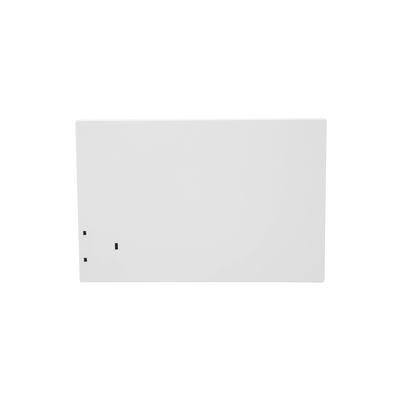

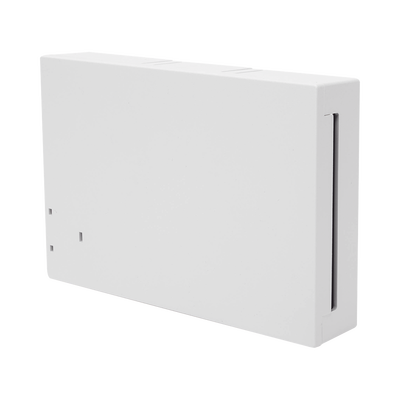

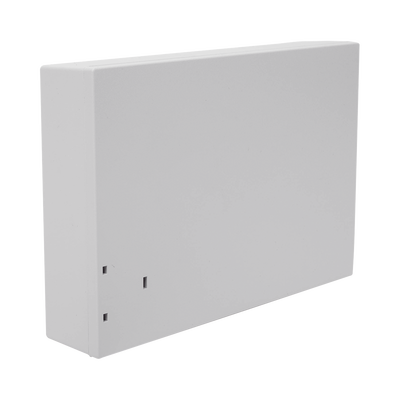

HONEYWELL HOME RESIDEO - Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

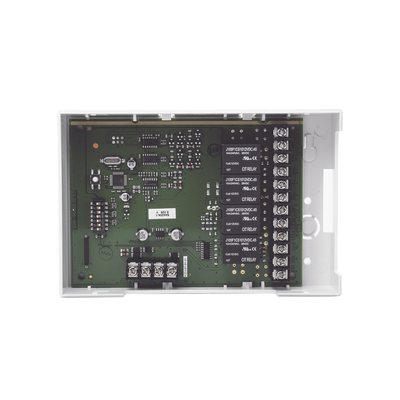

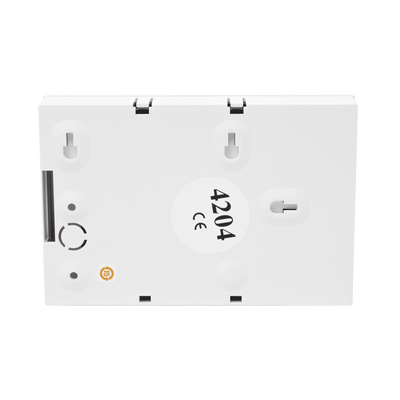

Características Principales Módulo de 4 relés SPDT (Forma C) para ampliación de salidas Interfaz por línea de teclado con comunicación supervisada Direccionamiento único mediante DIP switch (hasta 15 direcciones) Detección de corte de cable y supervisión de comunicación Opción de montaje interno o remoto con protección de tapa Programable por el instalador según requerimientos Especificaciones Físicas Dimensiones: 6-7/16' W x 4-1/4' H x 1-1/4' D (163mm x 108mm x 32mm) Montaje: Horizontal o vertical con tornillos autoperforantes Tipo de alambrado: Bloque de terminales TB1 (4 posiciones) o conector de 4 pines Especificaciones Eléctricas Voltaje de entrada: 12VDC nominal (10-14VDC) Corriente de entrada: 15mA en espera + 40mA por relé activo Capacidad de contacto: 2A máximo a 28VDC/AC (cargas resistivas) Configuración Direccionamiento: DIP switch (posiciones 2-5) con 16 direcciones posibles Protección de tapa: DIP switch posición 1 (ON=desactivado, OFF=activado) Conexión de relés: Bloque de terminales TB2 de 12 posiciones Aplicaciones Ampliación de salidas para automatización Control de etapas de potencia Activación de sirenas adicionales Control de dispositivos periféricos Sistema de alarma con comunicación supervisada Configuración DIP Switch Posición 1: Protección de tapa (ON=desactivado, OFF=activado) Posiciones 2-5: Selección de dirección (16 direcciones posibles) Dirección por defecto: 0 (posiciones 2-5 en OFF) Configuración de Direcciones Tabla de configuración de direcciones: 0: Todos los DIP OFF 1: DIP 2 ON, otros OFF 2: DIP 3 ON, otros OFF 3: DIP 2 y 3 ON, otros OFF 4: DIP 4 ON, otros OFF Opciones de Instalación Montaje interno en gabinete del panel de control Montaje remoto con protección de tapa Conexión mediante bloque de terminales o conector de 4 pines Salida de cables por lateral o parte posterior Garantía Limitada 24 meses desde la fecha de fabricación del producto o 12 meses desde la fecha de compra original, lo que ocurra primero. Cubre defectos de materiales y mano de obra bajo uso normal. La obligación de Honeywell se limita a reparar o reemplazar el producto sin cargo. No aplica si el producto ha sido alterado o reparado por personal no autorizado. La conexión de dispositivos no aprobados por Honeywell a un bus de comunicación del sistema anula la garantía.

Características

• 4 relés SPDT (Forma C) para ampliación de salidas
• Interfaz por línea de teclado con comunicación supervisada
• Direccionamiento único mediante DIP Switch (hasta 15 direcciones)
• Detección de corte de cable y supervisión de comunicación
• Opción de montaje interno o remoto con protección de tapa
• Dimensiones compactas: 163mm x 108mm x 32mm
