HONEYWELL HOME RESIDEO - Convertidor de piloto permanente en piloto intermitente. Capacidad máxima de 150kBtuh

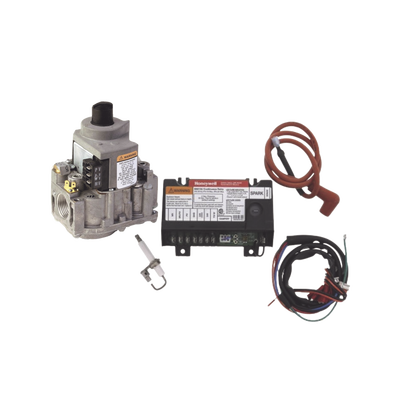

Descripción general Los kits de actualización de piloto intermitente ahorran energía al convertir los sistemas de piloto fijo atmosférico en piloto intermitente. Las aplicaciones típicas son hornos atmosféricos alimentados con gas, calderas y aparatos de calefacción. Características Uso con gas natural o LP Incluye válvula de gas, módulo de encendido, hardware del quemador piloto, cable de encendido y arnés de cableado. Proporciona un cierre de gas piloto del 100 por ciento si el piloto no se enciende; después de un retraso de 6 minutos, se repite la prueba de encendido. La secuencia de seguimiento/retardo de encendido se repite hasta que el aparato se encienda o se elimine la demanda de calor. Especificaciones del producto Dimensiones Pulgadas: 3 15/16 pulg. de alto x 5 7/16 pulg. de ancho x 2 5/8 pulg. de profundidad mm: 100 mm alto x 138 mm ancho x 67 mm fondo Especificaciones eléctricas Tensión: 24 Vca Frecuencia: 60 Hz Corriente: 1A Piloto, 2A Principal @ 24Vac Funcionamiento Tiempo de respuesta de falla de llama: 2.0 seg Prepurga: 0 o 30 segundos Tiempo de bloqueo: 15 o 90 segundos Tiempo de prueba de encendido: 15 o 90 segundos Secuencia de encendido: Reintento continuo, después de la prueba de encendido, el gas piloto se apaga durante 5 minutos, luego se lleva a cabo otra prueba de encendido del piloto Características adicionales Incluye: Válvula VR8204A2142 (1/2 x 1/2; ajuste de WC de 3.5'; 150 kBtu/h a 1' pd) Tipo de sistema: Piloto Intermitente Tipo de artículo: Producto Tipo de gas: Natural o LP Sentido de llama: Varilla simple o dos varillas Fuente de ignición: Generador de chispas de alto voltaje interno Ensayos de encendido para bloqueo: reintento continuo Temperatura de operación Rango de temperatura ambiente (C): -40 C a +74 C Rango de temperatura ambiente (F): -40 F a +165 F Compatibilidad Control de gas típico: VR8204, VR8304 Hardware de encendido típico: Q345, Q3451

Características

• Ahorro energético con tecnología de piloto intermitente
• Compatible con gas natural y propano (LP)
• Cierre total del gas al detectar falla de encendido
• Diseño compacto de 100 mm x 138 mm x 67 mm
• Válvula VR8204A2142 para 150 kBtuh a 1' PD
• Reintento automático tras 5 minutos de espera
