HONEYWELL HOME RESIDEO - Centro de Ventilador / Transformador 38 VA / Control Baja Tensión / Protección Sobrecarga / Montaje Placa

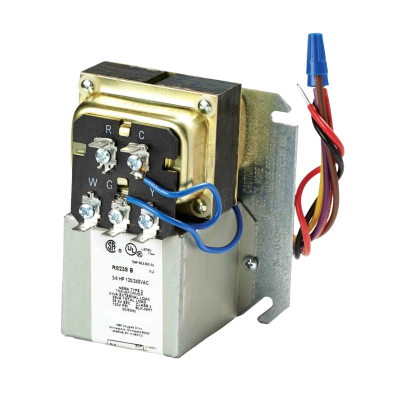

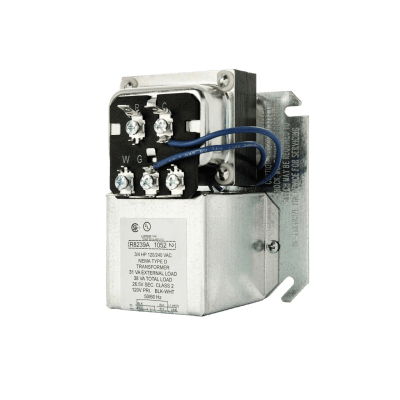

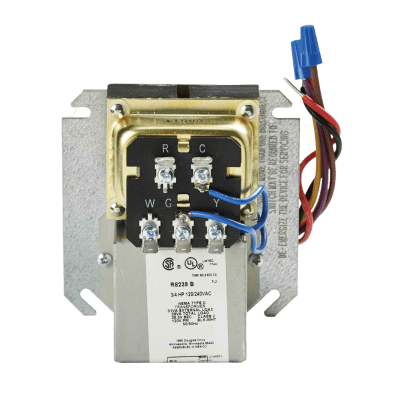

Resideo modelo: R8239A1052El Centro de Ventilador (Fan Center) Resideo R8239 es un sistema de control de baja tensión profesional diseñado para aplicaciones de calefacción, refrigeración y sistemas combinados. Este dispositivo incorpora un transformador de 38 VA con protección interna contra sobrecargas y un relé intercambiable que permite configuraciones SPDT, DPDT o DPST según el modelo específico. La arquitectura modular facilita el mantenimiento y la actualización del sistema, permitiendo la adición de refrigeración posteriormente sin necesidad de re-cableado costoso. El diseño de montaje en placa se adapta a cajas de conexiones estándar de 4 pulgadas y cumple con el estándar NEMA ST2-1973 para transformadores Clase 2, marcado como "NEMA Type D".Características GeneralesFunción: Control de baja tensión para motores de ventilador de línea y circuitos auxiliaresAplicaciones: Sistemas de calefacción, refrigeración o combinadosMontaje: Placa para caja de conexiones estándar de 4 pulgadasProtección: Sobrecarga interna del transformadorModularidad: Relé montado en receptáculo, reemplazable sin alterar cableadoCertificaciones: UL Listed (File No. E4436, Guide No. XAPX), CSA Component Recognized (File No. LR1620)Compatibilidad: Permite adición de refrigeración posterior con relés R8222 o R8228TransformadorPotencia: 38 VAVoltaje Primario: 120V AC o 208/240V ACVoltaje Secundario: 26.5V AC en circuito abiertoProtección: Sobrecarga internaFrecuencia: 60 HzRegulación: Cumple curvas de regulación NEMAEspecificaciones EléctricasConsumo: 7.0 watts máximoBobina Relé: Intrush 20 VA máximo, Sealed 9 VAVoltaje Pickup: Menos de 18 voltsContactos: Plata cadmio óxidoCables: 9 pulgadas, codificados por colorDimensiones FísicasMontaje: Caja junction 4 pulgadas cuadradasR8239 con cubierta: Aprox. 4.75" [114mm] x 3.38" [86mm]AT72H,J: Aprox. 4.75" [114mm] x 3.38" [86mm]Q633A1007: Aprox. 4.75" [114mm] x 3.38" [86mm]Agujero montaje: 0.87" [22mm] diámetroCompatibilidad⚡ Termostatos - Con terminales de conexion R,C,G,Y,W⚡ Contactores ⚡ Sistemas - Calefacción, refrigeración, combinados

Características

• Transformador de 38 VA para sistemas de control HVAC
• Protección contra sobrecarga interna incorporada
• Montaje en caja de conexiones estándar de 4 pulgadas
• Relevador reemplazable fácilmente sin alterar cableado
• Operación con motores de ventilador hasta 2 HP
