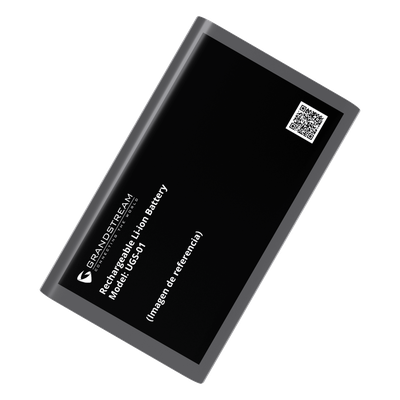

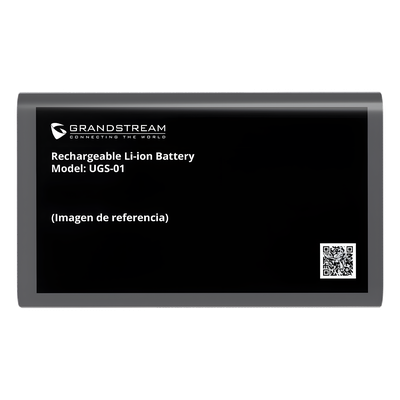

GRANDSTREAM - Batería de Iones de Litio UGS-01 / Repuesto para DP725, DP730, WP810, WP816, WP820, GMD1208, GVC3220 / 1500mAh 3.8V / Protección PCM / Circuito de Seguridad HY2113 / Material ABS+PC / Clasificación 94-V0

UGS-01 Bateria de repuesto modelo:  Compatible con DP725, DP730, WP810, WP816, WP820, GMD1208,GVC3220, Batería recargable de iones de litio con capacidad nominal de 1500mAh y voltaje nominal de 3.8V, diseñada para aplicaciones que requieren alta densidad energética y seguridad avanzada. Incorpora un circuito de protección PCM (Protection Circuit Module) con IC HY2113-VB2B que proporciona protección contra sobrecarga, sobredescarga, cortocircuito y sobrecorriente. El diseño incluye termistor NTC de 100KΩ para monitoreo térmico y fusible PTC SM380-S para protección adicional. Fabricada con materiales ABS+PC con clasificación de resistencia al fuego 94-V0, garantizando seguridad y durabilidad en diversas condiciones operativas. Ideal para dispositivos electrónicos portátiles, equipos médicos y aplicaciones industriales que demandan fiabilidad y rendimiento constante.Características GeneralesCapacidad Nominal: 1500mAhCapacidad Mínima: 1480mAhVoltaje Nominal: 3.8VVoltaje de Carga: 4.35VVoltaje de Descarga: 3.0VImpedancia Interna: ≤150mΩEnergía: 5.7WhMaterial: ABS + PCClasificación Fuego: 94-V0Protección: Circuito PCM HY2113Especificaciones EléctricasCorriente Carga Recomendada: 0.2C (300mA)Corriente Descarga Recomendada: 0.2C (300mA)Corriente Carga Máxima: 0℃~10℃: 500mA/4.25V, 10℃~45℃: 1000mA/4.35V, 45℃~60℃: 500mA/4.25VLímite Absoluto Carga: 1500mACorriente Descarga Máxima: 1C (1500mA) hasta 3.0VVoltaje Salida: 3.85-3.95VConsumo Circuito: 2.0μA típico, 8.0μA máximoResistencia Main Loop: ≤65mΩ @ VC=4.2VDimensiones y AmbientalesLongitud: 57.9 mm ± 0.15Ancho: 36.0 mm ± 0.15Espesor Máximo: 5.75 mm (sin adherencia)Espesor con Adherencia: 5.65 mm +0.1/-0.25Diámetro Borde: 3.5 mmTemperatura Operación: Carga: 0~60℃, Descarga: -10~55℃Temperatura Almacenamiento: 1 año: -10-25℃, 3 meses: -10-45℃, 1 mes: -10-60℃Humedad Pruebas: 45-85% RHProtección y SeguridadProtección Sobrecarga: 4.425V ±0.025V, delay 600-1400msLiberación Sobrecarga: 4.225V ±0.05VProtección Sobredescarga: 3.0V ±0.05V, delay 13-27msLiberación Sobredescarga: 3.2V ±0.05VProtección Sobrecorriente: 0.15V ±0.015V, 2.0-5.0A, delay 7-17msProtección Cortocircuito: Delay 140-460μs @ VCC=3.6VFunción Carga 0V: DisponibleCiclos Vida: >500 ciclos (80% capacidad inicial)Componentes PCMU1 - Control IC: HY2113-VB2B (SOT23-6)U2 - MOS Tube: 8205 (SOT23-6)R1: 100Ω ±5% (0402)R2: 2KΩ ±5% (0402)R3 - NTC: 100KΩ ±1% (NCP15WF104F04RC, 0402)F1 - PTC: SM380-S (1206)C1/C2/C3: 16V/10uF ±10% (0402)Terminales B+/B-: 3×3×0.3mm (níquel)Pruebas de SeguridadVibración: 10-55Hz, 1.6mm, 30min por eje XYZCaída: 1 metro altura, 2 veces concretoCompresión: 13.0kN±0.78kN perpendicularCortocircuito 23℃: 80mΩ±20mΩ, temp <150℃Cortocircuito 55℃: 80mΩ±20mΩ, temp <150℃Descarga Forzada: 1C corriente inversa 90minRendimiento Temperatura: -10℃:60%, 0℃:80%, 25℃:100%, 55℃:90%Contenido del PaqueteBatería UGS-01 con circuito de protecciónDocumentación técnicaEmbalaje individual en bolsa de polietileno 61×100mmEtiqueta de identificación con código GS17103AA

Características

• Capacidad nominal de 1500mAh con voltaje 3.8V
• Voltaje máximo de carga de 4.35V para mayor eficiencia
• Impedancia interna ≤150mΩ a 1KHz
• Rango de temperatura operativa: -10°C a 55°C
• Protección PCM con detección de sobrecarga 4.425V
• Material ABS+PC con clasificación 94-V0 ignífugo
