FLUKE NETWORKS - OTDR OptiFiber Pro / Certificación Fibra Óptica Tier 2 / 4 Longitudes de Onda 850-1300-1310-1550 nm / SmartLoop Bi-direccional / EventMap / Wi-Fi Integrado / Inspección Endfaces

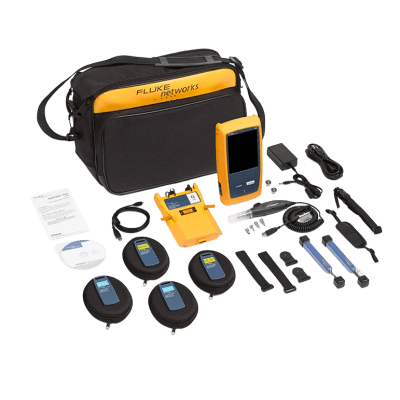

Fluke Networks modelo: OFP2-100-QIEl OTDR OptiFiber Pro Series OFP2-100-QI es un equipo de certificación de fibra óptica Tier 2 (extendida) diseñado para entornos empresariales, centros de datos y campus. Forma parte del sistema Versiv de certificación de cableado que incluye módulos de certificación de cobre y OLTS. Este modelo Quad opera en cuatro longitudes de onda: 850 nm, 1300 nm, 1310 nm y 1550 nm, compatible con fibras multimodo 50/125 µm, 62.5/125 µm y monomodo. Cuenta con la tecnología SmartLoop patentada que permite pruebas automatizadas y análisis bidireccional de dos fibras en una sola prueba, cumpliendo con los requisitos de estándares internacionales. La interfaz Taptive con pantalla táctil capacitiva facilita la operación para usuarios de todos los niveles, mientras que el sistema de gestión ProjX optimiza la asignación de trabajos y el seguimiento de proyectos.Características GeneralesAplicación: Enterprise, Datacenter, CampusLongitudes de Onda: 850 nm, 1300 nm, 1310 nm, 1550 nmFibras Compatibles: 50/125 µm, 62.5/125 µm, SinglemodeConector Puerto OTDR: Ferrule UPC limpiable con adaptador SC removibleWi-Fi Integrado: IEEE 802.11 a/b/g/n, dual band (2.4 GHz y 5 GHz)Batería: Litio-ion 7.2V, 8 horas de operaciónPeso: 3 lbs 5 oz (1.28 kg)Dimensiones: 2.625 x 5.25 x 11.0 in (6.67 x 13.33 x 27.94 cm)Desempeño OTDRZona Muerta Eventos: 850 nm: 0.5 m, 1300 nm: 0.7 m, 1310 nm: 0.6 m, 1550 nm: 0.6 mZona Muerta Atenuación: 850 nm: 2.5 m, 1300 nm: 4.5 m, 1310 nm: 3.6 m, 1550 nm: 3.7 mRango Dinámico: 850 nm: 28 dB, 1300 nm: 30 dB, 1310 nm: 32 dB, 1550 nm: 30 dBRango Reflectancia: -14 dB to -65 dB (típico)Resolución Muestreo: 3 cm to 400 cmPuntos Muestreo: Hasta 64,000Rango Distancia Máximo: Multimodo: 40 km, Monomodo: 130 km*Medidas típicas con pulso más cortoFísicas y EléctricasAlimentación: Batería Li-ion 7.2V o adaptador ACAutonomía Batería: 8 horas (Auto OTDR, dual wavelength)Tiempo Carga: 4 horas (apagado), 6 horas (encendido)Temp. Operación: -18°C to 45°C (batería), 0°C to 45°C (AC)Altitud Operación: 4,000 m (13,123 ft)Peso: 3 lbs 5 oz (1.28 kg)Dimensiones: 6.67 x 13.33 x 27.94 cmContenido del PaqueteOTDR OptiFiber Pro Quad OFP2-100-QIKit de inspección FiberInspectorCables de lanzamiento multimodo y monomodoBatería recargable Li-ionFuente de alimentación 30WCables de prueba de referenciaAdaptadores y accesoriosDocumentación y software LinkWareFuncionalidades AvanzadasSmartLoop: Prueba bidireccional automática de 2 fibrasEventMap: Análisis gráfico automático de eventosAuto OTDR: Configuración automática de parámetrosModo Datacenter: Optimizado para centros de datosModo Manual Experto: Ajustes avanzados personalizadosDetección Macrobends: Identificación automática de curvaturasEdición de Eventos: Modificación y adición manualVFL Integrado: Localizador visual de fallas 650 nmSoftware y ConectividadLinkWare Live: Servicio cloud para gestión de proyectosProjX Management: Sistema de gestión de trabajosWi-Fi Integrado: 802.11 a/b/g/n dual bandUpload Directo: Resultados en tiempo real a cloudReportes Profesionales: Formatos estándar de la industriaCompatibilidad: Backwards compatible con versiones anterioresBatch Processing: Procesamiento por lotes de trazasInspección FiberInspectorMagnificación: ~200X en pantallaFuente Luz: LED azulCampo Visión: 425 µm x 320 µmDetección Partículas: 0.5 µm mínimoGrading Automático: PASS/FAIL en 1 segundoPuntas Incluidas: LC, FC/SC, universal 1.25/2.5 mmTemp. Operación: 0°C to +50°C

Características

• SmartLoop OTDR: prueba bidireccional automática en un solo test
• Zona muerta ultra corta: 0.5 m para fibra multimodo
• Interfaz Taptive con pantalla táctil capacitiva avanzada
• Soporte 6 longitudes de onda: 850-1625 nm
• Modo DataCenter OTDR con configuración automática
• Detección automática de splitters hasta 1x128
