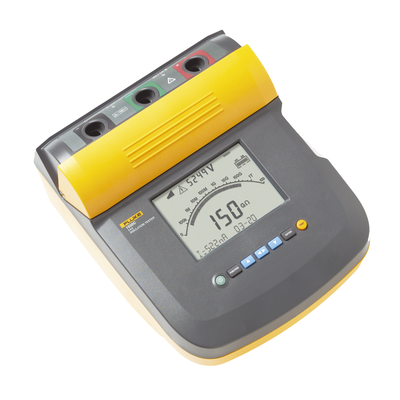

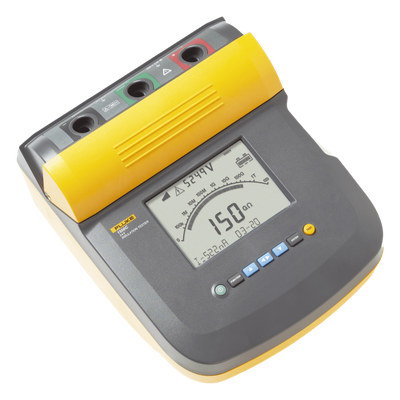

FLUKE - Comprobador de aislamiento Fluke 5 kV

Características principales Permite realizar una comprobación digital del aislamiento de hasta 5 kV, por lo que resultan idóneos para una amplia gama de equipos de alto voltaje, como disyuntores, motores, generadores y cables. Los medidores de aislamiento Fluke ahora pueden comprobar toda la gama de voltajes de prueba que se especifican en la norma IEEE 43-2000 con una garantía de 3 años. Especificaciones eléctricas La precisión del comprobador se especifica por un año después de calibrar a temperaturas de funcionamiento entre 0 °C y 35 °C. Para temperaturas de funcionamiento que se encuentren fuera del rango (de -20 °C a 0 °C y de 35 °C a 50 °C), sume el ± 0.25 % por °C, excepto en las bandas con un 20 %, donde deberá sumar el ±1 % por °C. Medición de resistencia de aislamiento Voltaje de prueba (CC): 250 V, 500 V, 1000 V, 2500 V, 5000 V Rango de medición: Hasta 1 TΩ (5000 V) Precisión: ±5% para rangos intermedios, ±20% para rangos extremos Exactitud de voltaje: -0 %, +10 % en una corriente de carga de 1 mA Características adicionales Supresión de corriente de alimentación CA inducida: 2 mA máximo Velocidad de carga capacitiva: 5 segundos por μF Velocidad de descarga capacitiva: 1.5 s/μF Rango de temporizador: 0 a 99 minutos Advertencia de circuito energizado: 30 V a 660 V CA/CC, 50/60 Hz Mediciones complementarias Corriente de fuga: Rango de 1 nA a 2 mA, precisión ±(5% + 2 nA) Capacitancia: Rango de 0.01 μF a 15.00 μF, precisión ±(15% rdg + 0.03 µF) Resolución de temporizador: 1 minuto ajustable, indicación de 1 segundo Requisitos del sistema El software básico Fluke ViewForms™ requiere de una PC con Windows XP, Windows Vista, Windows 7 o Windows 8.

Características

• Prueba de aislamiento hasta 5 kV CC
• Precisión del 5% en rangos intermedios
• Rango de medición hasta 1 TΩ
• Velocidad de carga capacitiva de 5 s/μF
• Supresión de corriente CA inducida hasta 2 mA
• Interfaz USB para transferencia de datos
