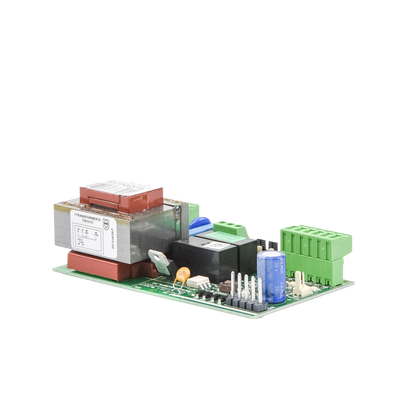

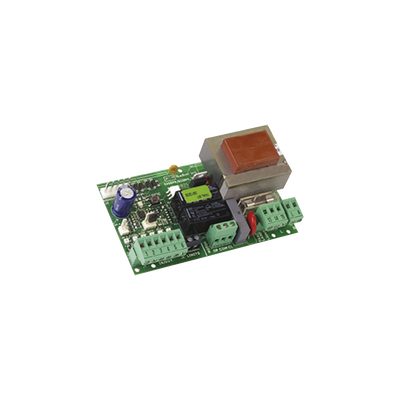

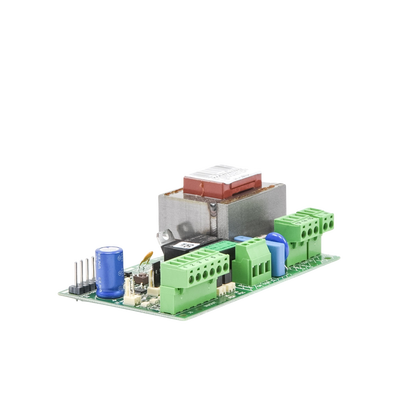

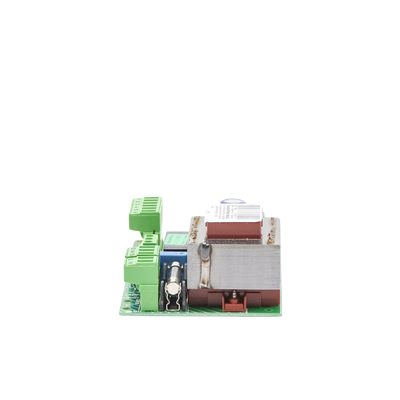

FAAC - Tarjeta controladora para Barrera FAAC 615

Características principales Compatible con sistema de barrera 615 Control vía RS485 para integración avanzada Procesador de 32 bits para rendimiento óptimo Soporte para hasta 1000 usuarios registrados Entrada de voltaje de 24V para flexibilidad Características técnicas Tensión de alimentación: 110V~ - 50Hz Potencia absorbida: 4 W Carga máx. Motor: 800 VA Corriente máx. accesorios: 250 mA Temperatura ambiente: -20°C ÷ +55°C Fusibles: F1 = 6,3A-250V / F2 = autorregenerable Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP) Conexiones 1 OPEN: Dispositivo con contacto N.A. 2 CLOSE: Dispositivo con contacto N.A. 3 STOP: Dispositivo con contacto N.C. 4-5: Alimentación accesorios (-24Vdc / +24Vdc) 6 SAFE: Dispositivo de seguridad en cierre 7-9: Conexión motor (OP/COM/CL) 10-12: Salidas destellador y lámpara 13-14: Alimentación tarjeta (230 Vac) Programación Selección de lógica mediante pulsador SW1 Autoaprendizaje de tiempos (0-10 min.) Configuración de predestello (3 seg. previos al movimiento) Función de pausa programable (máx. 5 min.) Lógicas de funcionamiento B/C - Mixta B - Semiautomática C - Presencia operador EP - Semiautomática paso-paso AP - Automática paso-paso P - Aparcamiento A - Automática Componentes LED de señalización DL1 Pulsador de programación SW1 Transformador TF1 Conectores J1-J9 para distintas funciones Fusibles F1 y F2 Condiciones de seguridad Desconectar la alimentación antes de cualquier intervención Instalar interruptor magnetotérmico diferencial Separar cables de alimentación de cables de mando y seguridad Utilizar vainas separadas o cable blindado con blindaje a masa Verificar funcionamiento de dispositivos de seguridad después de instalación Aplicaciones Control de barreras de acceso vehicular Automatización de puertas basculantes Sistemas de seguridad perimetral Integración con sistemas de control de acceso Gestión de aparcamientos y peajes Certificaciones Cumple con directivas 73/23/CEE y 89/336/CEE Modificaciones según 92/31/CEE y 93/68/CEE Conformidad CE según declaración del fabricante

Características

• Compatible con barrera FAAC 615
• Control RS485 integración avanzada
• Procesador 32 bits alto rendimiento
• Soporte hasta 1000 usuarios
• Entrada voltaje 24V flexible
• Temperatura operación -20°C a +55°C
