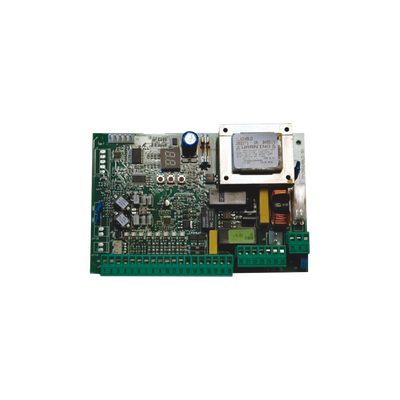

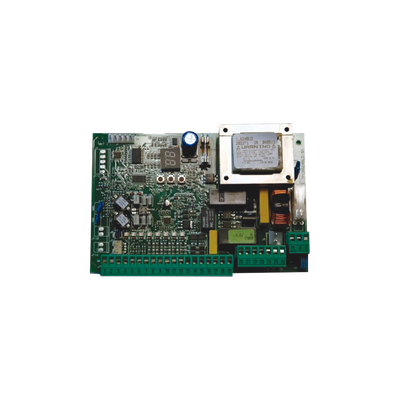

FAAC - Tablilla Para Barreras FAAC 620 y FAAC 640

Características principales Tablilla para barreras FAAC 620 y FAAC 640 Cuenta con niveles de programación Diseñado para operación continua y fiable Optimizado para modelos especificados de barreras Incluye niveles avanzados de programación Fácil integración con sistema de barreras Tarjeta con un año de garantía contra defectos de fabricación Modelos compatibles FAAC 620 FAAC 640 FAAC620RPD FAAC620STD 1046858 1046358 1046228 Características técnicas Tensión de alimentación: 230 V~ (+6% -10%) - 50/60 Hz o 115 V~ (+6% -10%) - 50/60 Hz Potencia absorbida: 7 W Carga máx. motor: 300 W Alimentación accesorios: 24 Vdc Corriente máx. accesorios: 500 mA Temperatura de funcionamiento: -20°C a +55°C Tiempo de trabajo: Programable (0-4 min) Tiempo de pausa: Programable (0-4 min) Fuerza motor: Programable en 50 niveles Programación 3 niveles de programación para mayor flexibilidad Programación de 1° nivel: Configuración básica Programación de 2° nivel: 18 funciones programables Programación de 3° nivel: Configuraciones avanzadas Modificación de pre-configuración Configuración y control del sistema BUS Configuración Loop Detector Incorporado Conexiones eléctricas Regleta de bornes J1: Accesorios Regleta de bornes J2: Motor, destellador y ventilador Conector J3: Final de carrera de apertura Conector J5: Final de carrera de cierre Conector J6: Sensor de empuje barra Conector J8: Condensador motor Regleta de bornes J9: Alimentación 230 VAC Detector frecuencia DS1 Conformidad y seguridad Cumple con directiva de Baja Tensión 2006/95/CE Cumple con directiva de Compatibilidad Electromagnética 2004/108/CE Cumple normas EN 12453 y EN 12445 Elementos mecánicos conformes a EN 12604 y EN 12605 Conexión a tierra obligatoria Protección contra sobretensiones y cortocircuitos Conexiones destacadas Salida 1: Open-collector GND (programable) Salida 2: Open-collector GND (programable) Salida 3: Relé (programable) Detector de masas metálicas: Incorporado Acoplamiento rápido: Final de carrera apertura/cierre Conector Minidec: Para Decoder y RP Requisitos de instalación Desconectar alimentación antes de cualquier intervención Interruptor magnetotérmico diferencial con umbral adecuado Separación de cables de alimentación y de mando Uso de vainas separadas o cable blindado Comprobación semestral del funcionamiento No modificar componentes del sistema de automatismo Contenido del paquete 1 x Tablilla para barreras FAAC 620/640 1 x Manual de instrucciones 1 x Guía rápida de programación Dimensiones Formato: Placa electrónica estándar Montaje: En bastidor de barrera Conexión: Bornes de tornillo y conectores rápidos Notas importantes No instalar en ambientes explosivos No utilizar componentes no originales FAAC No permitir intervención de personal no calificado Mantener embalaje lejos de niños No modificar configuraciones no previstas en el manual Verificar funcionamiento de dispositivos de seguridad periódicamente Advertencias para el instalador Antes de cualquier intervención, desconectar la alimentación eléctrica Colocar interruptor magnetotérmico diferencial con umbral adecuado Conectar a tierra las partes metálicas del cierre Verificar el estado de los dispositivos de seguridad Proporcionar información sobre funcionamiento manual en caso de emergencia Entregar al usuario el manual de advertencias Aplicaciones típicas Control de acceso vehicular Sistemas de seguridad perimetral Automatización de barreras en estacionamientos Control de paso en instalaciones industriales Gestión de tráfico en zonas controladas Contenido técnico adicional Detector de masas metálicas incorporado Pantalla de señalización y programación Diodos de control del estado de las entradas Selector de frecuencias LOOP 1 y LOOP 2 Transformador de aislamiento TF1 Fusibles de protección F1 y F2 Pulsadores de programación 'F', '+' y '-' Referencias normativas EN 12453: Seguridad de los automatismos para puertas peatonales y de garaje EN 12445: Dispositivos de protección para automatismos EN 12604: Seguridad de máquinas - Equipos eléctricos EN 12605: Seguridad de máquinas - Requisitos generales Notas de mantenimiento Verificar semestralmente el funcionamiento del equipo Comprobar eficiencia de dispositivos de seguridad Revisar conexiones eléctricas periódicamente Mantener limpio el equipo de polvo y humedad Sustituir componentes solo con repuestos originales Garantía y soporte 1 año de garantía contra defectos de fabricación Asistencia técnica especializada FAAC Soporte para configuraciones avanzadas Disponibilidad de repuestos originales Componentes y conectores Conector J4: Acoplamiento Minidec, Decoder, Receptor RP/RP2 Salidas programables: 4 salidas en total Detector de masas metálicas incorporado DL Selector de frecuencias DS1 Conector J8: Condensador de arranque motor Notas adicionales Para cualquier intervención, seguir estrictamente las instrucciones del manual No utilizar el producto en condiciones distintas a las especificadas No permitir la presencia de personas cerca del equipo durante su funcionamiento Mantener los mandos a distancia fuera del alcance de los niños El usuario no debe intentar reparar o modificar el producto Especificaciones adicionales Sistema de gestión multifunción Tecnología BUS para integración de dispositivos Pantalla de señalización y programación Detector de masas metálicas incorporado Selector de frecuencias para espiras magnéticas Conexión de dispositivos de seguridad Conexión fotocélulas de RELÉ y dispositivos de seguridad con contacto 'N.C.' Conexión fotocélulas BUS Protección contra fallos de seguridad Conexión de dispositivos de emergencia Sistema de detección de obstáculos Configuraciones avanzadas Programación de lógica de pre-ajuste Configuración de parámetros de funcionamiento Ajuste de tiempos de operación Ajuste de sensibilidad de sensores Configuración de modo Master-Slave Información de seguridad adicional El automatismo dispone de dispositivo de seguridad antiaplastamiento Los dispositivos de seguridad deben cumplir con la norma EN 12978 Se recomienda instalar señalización luminosa (ej. FAACLIGHT) El paso solo es permitido cuando el automatismo está parado Los dispositivos de seguridad protegen áreas de peligro mecánico Información de garantía La garantía cubre defectos de fabricación por un periodo de 1 año desde la fecha de compra. No cubre daños por instalación incorrecta, uso indebido o componentes no originales FAAC. Contenido del embalaje 1 x Tarjeta electrónica 624BLD 1 x Manual de instalación y programación 1 x Guía de programación rápida 1 x Etiqueta identificadora de componentes Requisitos de instalación eléctrica Interruptor omnipolar con apertura de contactos ≥ 3 mm Interruptor magnetotérmico de 6 A con interrupción omnipolar Interruptor diferencial con umbral de 0,03 A Separación de circuitos de potencia y de mando Conexión a tierra obligatoria Información de compatibilidad Compatible con sistemas de automatización FAAC estándar Integración con sensores y detectores FAAC Soporta dispositivos de seguridad estándar del mercado Adaptación a diferentes configuraciones de barrera Compatibilidad con módulos de comunicación BUS Notas de programación 3 niveles de programación disponibles Modificación de pre-configuración de fábrica Configuración de lógica de pre-ajuste Ajuste de parámetros de detección de obstáculos Programación de salidas multifunción Diagrama de conexiones Para diagramas detallados y esquemas de conexión, referirse al manual de instalación incluido en el paquete o disponible en la página web de FAAC. Notas de seguridad No realizar modificaciones no autorizadas No utilizar herramientas no adecuadas para la instalación Verificar compatibilidad con otros componentes del sistema No obstruir el acceso a los componentes electrónicos No utilizar líquidos de limpieza abrasivos Notas de uso El producto debe usarse exclusivamente para el propósito indicado en el manual No utilizar el producto en ambientes con humedad excesiva No instalar en zonas con riesgo de exposición a sustancias químicas agresivas Mantener el equipo libre de polvo y suciedad Verificar periódicamente el estado de los componentes mecánicos Información de almacenamiento Almacenar en lugar seco y fresco Proteger de la humedad y polvo Evitar exposición prolongada a la luz solar Mantener temperatura de almacenamiento entre -20°C y +55°C Evitar ambientes con condensación Información adicional Para información técnica detallada, esquemas eléctricos y configuraciones avanzadas, se recomienda consultar el manual completo de la tarjeta 624BLD proporcionado por FAAC. Códigos de producto relacionados Código del producto: 2022715 Referencia FAAC: 662244 BBLLDD Declaración CE de conformidad FAAC S.p.A., con domicilio en Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIA, declara que el equipo electrónico 624BLD cumple con los requisitos esenciales de seguridad de las directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética). El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC S.p.A. Imagen del producto

Características

• Compatible con modelos FAAC 620 y FAAC 640
• 3 niveles de programación para mayor flexibilidad
• Detector de masas metálicas incorporado
• Tensión de alimentación 230 V~ o 115 V~
• Protección contra sobretensiones y cortocircuitos
• Selector de frecuencias DS1 para espiras magnéticas
