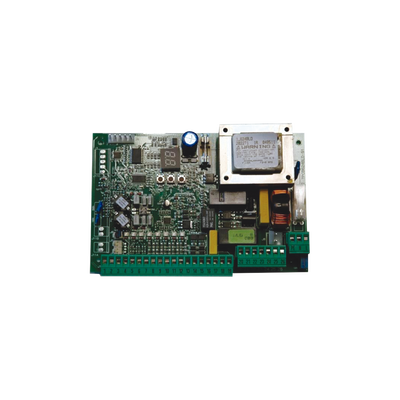

FAAC - Refaccion para FAAC 620/640 / Tablilla principal

Descripción Tablilla de refacción para barreras FAAC 620/640 Características técnicas Tensión de alimentación: 230 V~ (+6% -10%) - 50/60 Hz o 115 V~ (+6% -10%) - 50/60 Hz Potencia absorbida: 7 W Carga máx. Motor: 300 W Alimentación accesorios: 24 Vdc Corriente máx. accesorios: 500 mA Temperatura de funcionamiento: de -20°C a +55°C Fusibles de protección: F1 = F 5A - 250V / F2 = T 0,8A - 250V o F1 = F 10A - 120V / F2 = T 0,8A - 120V Tiempo de trabajo: Programable (de 0 a 4 min) Tiempo de pausa: Programable (de 0 a 4 min) Fuerza motor: Programable en 50 niveles Programación Niveles de programación: 3 niveles para mayor flexibilidad de uso Salidas programables: 4 salidas programables en 18 funciones diferentes Funciones: Gestión deceleraciones, Pantalla multifunción, tecnología BUS y Detector de masas metálicas incorporado Conectores J1: Regleta de bornes baja tensión J2: Conexión motor, destellador y ventilador J3: Acoplamiento rápido final de carrera de apertura J4: Acoplamiento Minidec, Decoder y RP J5: Acoplamiento rápido final de carrera de cierre J6: Sensor empuje barra J8: Condensador motor J9: Alimentación 230 VAC Advertencias de seguridad Desconecte la alimentación eléctrica antes de realizar cualquier intervención Coloque un interruptor omnipolar con distancia de apertura ≥ 3 mm Verifique la correcta conexión a tierra de las partes metálicas Separe cables de alimentación de cables de mando y seguridad Utilice vainas separadas o cable blindado para evitar interferencias Realice mantenimiento semestral verificando dispositivos de seguridad Conexiones eléctricas J1 - Accesorios: Conexión para espiras magnéticas (LOOP 1 y LOOP 2), mandos de apertura/cierre, dispositivos de seguridad, salidas open-collector y relé J2: Conexión para motor, destellador y ventilador J9: Alimentación 230 V~ o 115 V~ Certificaciones Cumple con directivas CEE: 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética) Pruebas realizadas en configuración típica homogénea (productos FAAC S.p.A.) Componentes principales Detector de frecuencias DS1 Pantalla de señalización y programación Diodos de control del estado de las entradas Transformador TF1 Pulsadores de programación 'F', '+' y '-'

Características

• Tensión alimentación: 230V~ (+6% -10%) 50/60Hz o 115V~
• Potencia absorbida: 7W, carga motor hasta 300W
• Alimentación accesorios 24VDC, corriente máxima 500mA
• Temperatura funcionamiento: -20°C a +55°C
• Fusibles protección: F1=F5A-250V / F2=T0,8A-250V o F1=F10A-120V
• Tiempo trabajo/pausa programable 0-4 minutos
