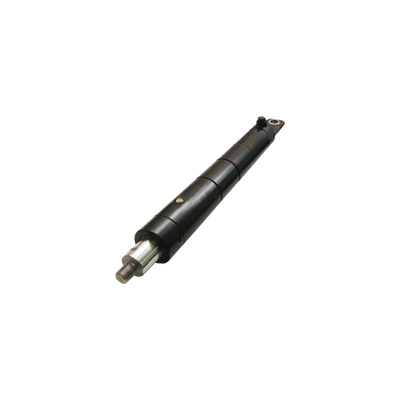

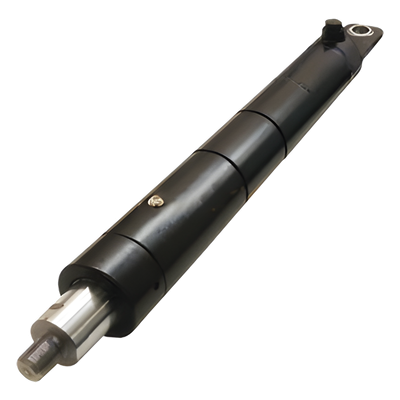

FAAC - Pistón para Barreras FAAC 620 RPD

Características principales Pistón compatible con modelo FAAC-620-RPD 1046358 Compatible también con FAAC-620STD 1046228 Diseñado para barreras FAAC 620 Incluye diagrama de partes para selección precisa Dos pistones requeridos para funcionamiento completo Aplicaciones Barreras vehiculares Control de acceso automático Sistemas de seguridad perimetral Estacionamientos controlados Compatibilidad FAAC-620-RPD 1046358 FAAC-620STD 1046228 Especificaciones técnicas Modelo: 63003417 Tipo: Cilindro articulado Diámetro: 20 mm Versión: Con articulación Componentes relacionados Cable gland (7109095) Copper washer (7094065) Seal OR 4,48X1,78 (7090010015) Hydraulic oil FAAC HP OIL LT.1 (714017) Notas de instalación Las barreras FAAC 620 requieren dos pistones para operación completa Verificar identificación del pistón correcto mediante el diagrama de partes Requiere aceite hidráulico FAAC HP OIL LT.1 Para selección precisa, consultar el diagrama de PARTES Identificación de componentes Pos. 15: C.T.B. 620 CYLINDER Ø 20 W/JOINT Pos. 16: C.T.B.ARTICULATED CYLINDER SPARE PART Pos. 24: HYDRAULIC OIL FAAC HP OIL LT. 1 Pos. 26: CYLINDER LOCK Recomendaciones de mantenimiento Verificar nivel de aceite hidráulico periódicamente Mantener conexiones libres de polvo y residuos Lubricar puntos de articulación regularmente Revisar estado de juntas y sellos cada 6 meses Dimensiones y montaje Diseño de montaje directo sin adaptadores Conexiones estandarizadas para fácil instalación Distancia entre centros de montaje: 355 mm Rosca de conexión: 1/8' Gás Documentación técnica Diagrama de partes FAAC 620 RPD Componentes de seguridad Protección contra sobrecarga incorporada Sistema de alivio de presión integrado Conexiones eléctricas con protección térmica Mecanismo de liberación manual en caso de emergencia Normas y certificaciones Cumple con normas CE de seguridad Fabricado bajo estándares ISO 9001 Protección IP54 contra polvo y salpicaduras Sistema hidráulico Capacidad de aceite: 1 litro Presión de operación: 50 bar Tipo de aceite: FAAC HP OIL Sistema auto-ventilado Condiciones de operación Rango de temperatura: -20°C a +55°C Humedad máxima: 90% RH sin condensación Altitud máxima: 2000 msnm Accesorios incluidos Kit de sellos de repuesto Tornillería completa Manual de instalación Llave de liberación manual Información de garantía Garantía: 12 meses desde la fecha de compra No aplica por daños por instalación incorrecta No cubre daños por uso no autorizado Códigos de repuesto Cilindro: 63003417 Cilindro estándar: 63003231 Soporte de resorte: 63003318 Notas técnicas Para apertura de barrera de hasta 9 metros Velocidad de apertura: 6 segundos a 90° Fuerza de empuje: 1000 N Ciclos de operación: 1,000,000 ciclos Datos de identificación Número de serie ubicado en la carcasa Placa de identificación con modelo y fecha Código de barras para registro de garantía Recomendaciones de almacenamiento Almacenar en lugar seco y cubierto Evitar exposición prolongada a la humedad Temperatura de almacenamiento: -10°C a +60°C Datos de servicio Soporte técnico especializado Disponibilidad de repuestos por 5 años Servicio de reparación autorizado Características mecánicas Material: Aleación de aluminio Acabado: Anodizado Peso: 2.5 kg Dimensiones: 355 mm de longitud Notas de seguridad No desmontar bajo tensión Evitar golpes o impactos durante manipulación Usar equipo de protección al manipular aceite hidráulico Datos eléctricos Voltaje: 24V DC Consumo: 1.5 A Potencia: 36 W Protección térmica: 130°C Datos de rendimiento Velocidad de cierre ajustable Fuerza de cierre regulable Tiempo de ciclo: 6 segundos Resistencia a la corrosión: Clase C4 Notas adicionales Las barreras FAAC 620 llevan dos pistones, para saber cual es el correcto favor de revisar el siguiente diagrama de PARTES Diagrama de identificación Imágenes del producto

Características

• Compatibilidad con modelos FAAC-620-RPD 1046358 y FAAC-620STD 1046228
• Diseño específico para barreras FAAC 620
• Incluye diagrama de partes para identificación precisa
• Sistema hidráulico con capacidad de 1 litro
• Presión de operación de 50 bar
• Material de aleación de aluminio anodizado
