FAAC - Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615

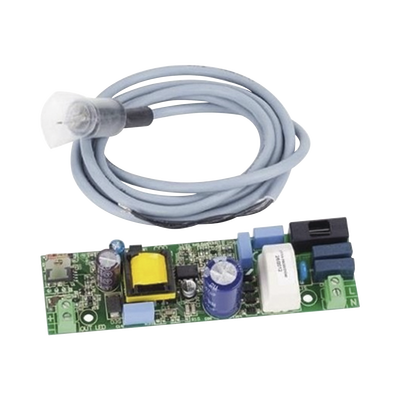

Características Principales Tarjeta adaptadora para iluminación eficiente Cable conector compatible con manguera LED Compatible con barreras FAAC 615 Compatibilidad con manguera LED roja FAAC Accesorios adicionales disponibles por separado Contenido del Kit 1 x Tarjeta adaptadora para iluminación 1 x Cable conector para manguera led Accesorios Adicionales 390993 Manguera led FAAC color rojo Compatibilidad FAAC 615 1049062 Especificaciones Técnicas Tensión de alimentación: 110V~ - 50Hz Potencia absorbida: 4 W Carga máx. Motor: 800 VA Corriente máx. accesorios: 250 mA Temperatura ambiente: -20°C ÷ +55°C Fusibles de protección: F1 = 6,3A-250V, F2 = autorregenerable Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP) Conexiones 1 OPEN: Dispositivo con contacto N.A. 2 CLOSE: Dispositivo con contacto N.A. 3 STOP: Dispositivo con contacto N.C. 4 -24Vdc: Alimentación accesorios 5 +24Vdc: Alimentación accesorios 6 SAFE: Dispositivo de seguridad en cierre con contacto N.C. 10 LAMP: Salida destellador 230Vac máx. 60W 11 COURT: Salida lámpara de cortesía 230Vac máx. 40W Funciones Programables Tiempo de trabajo (0 - 10 min. a pasos de 2,5 seg.) Tiempo de pausa (0 - 5 min. a pasos de 1,5 seg.) Selección de lógicas de funcionamiento Función predestello Precauciones de Instalación Antes de realizar conexiones, quitar la alimentación eléctrica Usar interruptor magnetotérmico diferencial con umbral adecuado Separar cables de alimentación de cables de mando y seguridad Usar vainas separadas o cable blindado con blindaje a masa Prueba de la Automación Verificar funcionamiento correcto después de programación Comprobar intervención correcta de dispositivos de seguridad Realizar comprobación de diodos de señalización Verificar estado de los finales de carrera Programación de Lógicas 1 Presión: Lógica B/C (Mixta B/C) 2 Presiones: Lógica B (Semiautomática B) 3 Presiones: Lógica C (Presencia Operador) 4 Presiones: Lógica EP (Semiautomática paso-paso) 5 Presiones: Lógica AP (Automática paso-paso) 6 Presiones: Lógica P (Aparcamiento) 7 Presiones: Lógica A (Automática) Dimensiones y Componentes Conector J1: Regleta de bornes entradas y alimentación accesorios Conector J2: Conector para receptor radio Conector J3: Selección funcionamiento 596 ó 615 Conector J4: Regleta de bornes motor 596 Conector J5: Regleta de bornes alimentación 230Vac Conector J6: Final de carrera de apertura (N.C.) Conector J7: Mando OPEN (para basculante) Conector J8: Regleta de bornes destellador o luz de cortesía Conector J9: Final de carrera de cierre (N.C.) Declaración CE de Conformidad El equipo electrónico 596/615BPR cumple con los requisitos esenciales de seguridad de las siguientes directivas: Directiva 73/23/CEE y modificaciones 93/68/CEE Directiva 89/336/CEE y modificaciones 92/31/CEE y 93/68/CEE Fabricante: FAAC S.p.A. - Via Benini, 1 - 40069 Zola Predosa BOLONIA - ITALIA Notas Adicionales Producto sometido a ensayos en configuración típica FAAC FAAC se reserva derecho de modificar el producto sin previo aviso Las ilustraciones son referenciales, no contractuales Las especificaciones pueden variar según actualizaciones técnicas Identificación de Componentes F2: Protección accesorios J2: Conector para receptor radio SW1: Tecla programación DL1: Diodos de señalización TF1: Transformador F1: Protección motor 6,3A - 250V Funcionamiento con Sensores En apertura: parada inmediata con sensor activo En cierre: deceleración de 4 seg. con sensor activo Modo 615: deceleración la mitad del tiempo estándar Sin finales de carrera: solo tiempo de trabajo configurado Aprendizaje de Tiempos Tiempo de trabajo: 0-10 min (pasos de 2.5 seg) Tiempo de pausa: 0-5 min (pasos de 1.5 seg) Proceso de aprendizaje con SW1 y finales de carrera Confirmación con diodos de señalización Funcionamiento con Receptoras Conector J2 compatible con receptoras bicanal RP2 Receptoras monocanal RP controlan solo OPEN Control directo de OPEN y CLOSE con radiomando Indicadores LED DL1: Indica lógica seleccionada con destellos OP-A: Mando activo/inactivo CLOSE: Mando activo/inactivo SAFE: Dispositivos de seguridad libres/ocupados STOP: Mando inactivo/activo FCA: Final de carrera apertura libre/ocupado FCC: Final de carrera cierre libre/ocupado Activación/Desactivación Predestello Activación: Mantener STOP abierto, presionar SW1 y cerrar STOP Desactivación: Mantener STOP abierto, presionar SW1 y cerrar STOP Destellador se activa 3 segundos antes del movimiento Funcionamiento por Lógicas Lógica EP: Parada en Stop, cierre automático Lógica A: Apertura automática transcurrido el tiempo de pausa Lógica P: Funcionamiento en aparcamiento Lógica C: Operación con presencia continua

Características

• Incluye tarjeta adaptadora para iluminación eficiente
• Cable conector compatible con manguera LED
• Compatible con barreras FAAC 615
• Compatibilidad con manguera LED roja FAAC
• Accesorios adicionales disponibles por separado
• Tensión de alimentación 110V~ - 50Hz
