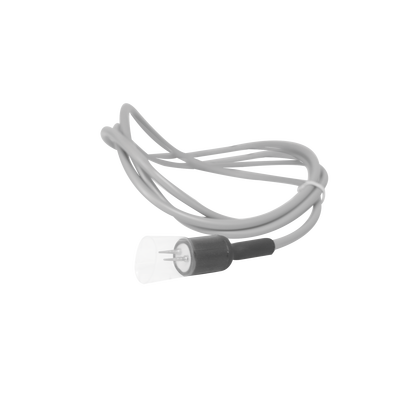

FAAC - CONECTOR PARA MANGUERA LED

Características Técnicas Tensión de alimentación: 230 V~ (±6% -10%) o 115 V~ (±6% -10%) a 50/60 Hz Potencia absorbida: 7 W Carga máxima del motor: 300 W Alimentación accesorios: 24 Vdc Corriente máxima accesorios: 500 mA Temperatura de funcionamiento: -20°C a +55°C Fusibles: F1 = F 5A - 250V / F2 = T 0,8A - 250V o F1 = F 10A - 120V / F2 = T 0,8A - 120V según versión Tiempo de trabajo: Programable de 0 a 4 minutos Tiempo de pausa: Programable de 0 a 4 minutos Fuerza del motor: Programable en 50 niveles Características Adicionales Programación: 3 niveles para mayor flexibilidad Conector rápido: Acoplamiento tarjeta de 5 pines Minidec, Decoder, Receptor, RP/RP2 Salidas programables: 4 salidas programables en 18 funciones diferentes Gestión: Deceleraciones, pantalla multifunción, tecnología BUS y detector de masas metálicas incorporado Protección: Conexión a tierra obligatoria, separación de cables de alimentación y mando Seguridad: Dispositivo antiaplastamiento por control de par, conformidad con normas EN 12978 Conformidad: Cumple directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética) Conexiones Eléctricas Conexiones disponibles: J1: Regleta de bornes baja tensión (accesorios) J2: Conexión motor, destellador y ventilador J3: Acoplamiento rápido final de carrera de apertura J5: Acoplamiento rápido final de carrera de cierre J6: Sensor de empuje barra J8: Condensador de arranque del motor J9: Regleta de bornes para alimentación 230 VAC J4: Acoplamiento Minidec, Decoder y RP Descripción de Componentes DL: Pantalla de señalización y programación DIODOS: Control del estado de las entradas DS1: Selector de frecuencias Loop 1 y Loop 2 F1: Fusible para motores y primario del transformador F2: Fusible para baja tensión y accesorios Pulsadores: F (programación), + (incremento), - (decremento) TF1: Transformador Niveles de Programación 1° Nivel: Programación básica 2° Nivel: Modificación de pre-configuración y configuración de salidas 3° Nivel: Programación avanzada de lógica de pre-ajuste Configuración Loop Detector: Ajuste del detector de frecuencia DS1 Advertencias de Seguridad Desconectar la alimentación eléctrica antes de cualquier intervención Colocar interruptor omnipolar con apertura de contactos ≥ 3 mm Conectar correctamente el cable de tierra a la masa Separar cables de alimentación de cables de mando y seguridad Evitar interferencias eléctricas usando vainas separadas o cable blindado Comprobar periódicamente el funcionamiento del sistema y dispositivos de seguridad No utilizar componentes no originales FAAC No modificar componentes del sistema de automatismo Mantenimiento semestral obligatorio Normas de Instalación Instalación debe seguir normas EN 12453 y EN 12445 Elementos mecánicos deben cumplir normas EN 12604 y EN 12605 Para países extracomunitarios, seguir legislación local y normativas mencionadas Sistema debe incluir señalización luminosa y cartel informativo Declaración de Conformidad El equipo electrónico 624BLD cumple con: Directiva 2006/95/CE (Baja Tensión) Directiva 2004/108/CE (Compatibilidad Electromagnética) Nota: El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC. Conectores y Terminales J1 - Accesorios LOOP 1 - Espira magnética APERTURA LOOP 2 - Espira magnética SEGURIDAD/CIERRE OPEN - Mando de apertura (N.A.) CLOSE - Mando de cierre (N.A.) FSW - Dispositivo de seguridad en cierre (N.C.) STOP - Dispositivo de parada (N.C.) EMERGENCY - Dispositivo de emergencia (N.C.) GND - Negativo alimentación accesorios 24 Vdc - Positivo alimentación accesorios OUT 1-3 - Salidas programables J2 - Motor, Destellador y Ventilador Conexión para motor Conexión para destellador Conexión para ventilador Máxima potencia: 60W J9 - Alimentación Alimentación principal 230 VAC Conexión para neutro Conexión para tierra Conexión para fase Detalles de Programación Nivel 1 Programación básica del automatismo Configuración de parámetros iniciales Ajuste de tiempos de trabajo y pausa Nivel 2 Modificación de pre-configuración Configuración de salidas programables Control del sistema BUS Nivel 3 Programación avanzada de lógica de pre-ajuste Configuración detallada de parámetros Ajuste de configuraciones maestras

Características

• Tensión de alimentación 230 V~ o 115 V~
• Potencia absorbida de 7 W
• Carga máxima del motor 300 W
• Alimentación de accesorios a 24 VDC
• Temperatura de funcionamiento de -20°C a +55°C
• 4 salidas programables en 18 funciones diferentes
