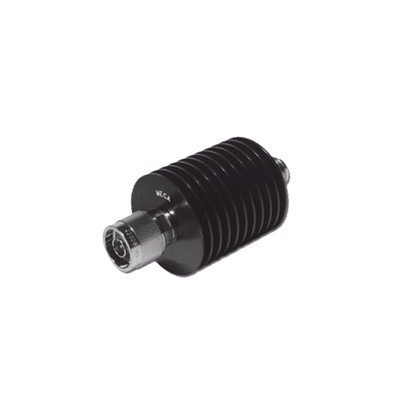

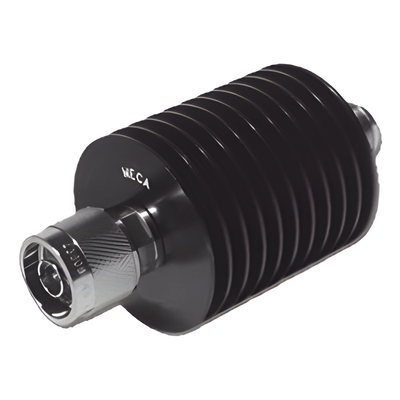

EPCOM - Atenuador en Línea RF / 30 dB / 30 W / 0-3 GHz / VSWR <1.2 / Conector N Macho-Hembra / -40 °C a +50 °C

Atenuador en línea diseñado para aplicaciones de radiofrecuencia en entornos interiores. Opera en un rango de frecuencia de DC a 3 GHz con una atenuación fija de 30 dB y tolerancia de ±1.0 dB, garantizando precisión en la medición y control de niveles de señal. Soporta una capacidad de potencia máxima de 30 W con un VSWR inferior a 1.2, lo que asegura estabilidad de impedancia y bajas reflexiones. Incorpora conector N macho-hembra para inserción directa en línea sin necesidad de adaptadores adicionales. Su diseño compacto y ligero facilita la integración en racks, gabinetes y equipos de telecomunicaciones.Características Generales• Atenuación fija: 30 dB (tolerancia ±1.0 dB en rango 21-30 dB)• Rango de frecuencia: DC a 3 GHz• Capacidad de potencia máxima: 30 W• VSWR: • Impedancia: 50 Ω• Conector RF: N macho-hembra• PIM ultra bajo: desde -140 dBc• Rango de temperatura operativa: -40 °C a +50 °C• Diseño compacto para instalación en interiores• Opciones de conector disponibles: N, SMA, DIN o BNCDesempeño RF• Atenuación: 30 dB• Tolerancia: ±1.0 dB (21-30 dB)• Frecuencia: DC - 3 GHz• VSWR: • Impedancia: 50 Ω• PIM: desde -140 dBcFísicas y Eléctricas• Potencia máxima: 30 W• Conector: N macho-hembra• Dimensiones: Ø45 × 104 mm• Peso: 230 g• Temperatura: -40 °C a +50 °C• Aplicación: InterioresContenido del Paquete• 1 Atenuador en línea EPATN30303N• Especificaciones según modelo configurado

Características

• Atenuación fija de 30 dB con tolerancia ±1.0 dB para mediciones de señal confiables
• Rango de frecuencia DC a 3 GHz compatible con sistemas de RF de banda ancha
• Capacidad de potencia de 30 W para aplicaciones de transmisión de alta energía
• VSWR inferior a 1.2 que minimiza reflexiones y protege equipos sensibles
• PIM ultra bajo desde -140 dBc que reduce interferencias en sistemas multicarrier
• Conector N macho-hembra que permite inserción en línea sin adaptadores adicionales
