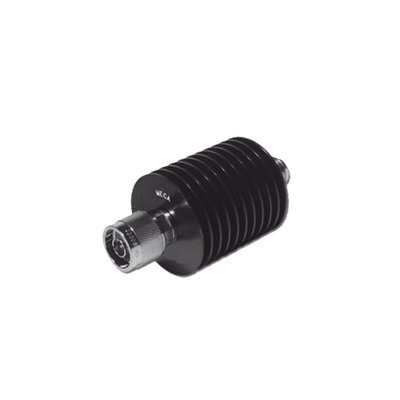

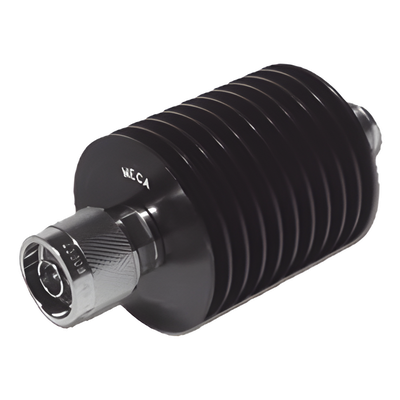

EPCOM - Atenuador en Línea / 20 dB / 30W / 0-3 GHz / N Macho - N Hembra / Interiores

Atenuador en línea diseñado para aplicaciones de radiofrecuencia en entornos interiores, con atenuación fija de 20 dB y capacidad de manejo de potencia de hasta 30 W. Opera en un rango de frecuencia de 0 a 3 GHz con impedancia de 50 Ω y VSWR inferior a 1.2, asegurando una reducción de señal controlada y predecible en sistemas de comunicación, pruebas de laboratorio y equipos de transmisión. Su configuración de conectores N macho a N hembra permite la inserción directa en trayectorias de RF sin necesidad de adaptadores adicionales. El diseño mecánico compacto y ligero facilita su instalación en espacios reducidos, mientras que su construcción soporta condiciones de temperatura desde -40 °C hasta +50 °C.Características GeneralesAtenuación precisa de 20 dB con tolerancia ±0.8 dBRango de frecuencia: 0 - 3 GHzPotencia máxima: 30 WVSWR: Impedancia: 50 ΩConectores RF: N macho - N hembraRango de temperatura operativa: -40 °C a +50 °CDimensiones: Ø45 × 104 mmPeso: 230 gDiseño para interioresDesempeño EléctricoAtenuación: 20 dBTolerancia de atenuación (11-20 dB): ±0.8 dBFrecuencia: 0 - 3 GHzPotencia máxima: 30 WVSWR: Impedancia: 50 ΩEspecificaciones Mecánicas y AmbientalesConector RF: N macho - N hembraRango de temperatura: -40 °C a +50 °CDimensiones: Ø45 × 104 mmPeso: 230 gAplicación: InterioresInformación de Modelos y ToleranciasModelo actual: EPATN30203N (interior)Variante exterior: CR-ATN30-**-3NRTolerancia 1-10 dB: ±0.6 dBTolerancia 11-20 dB: ±0.8 dBTolerancia 21-30 dB: ±1.0 dBValores PIM disponibles por configuración

Características

• Atenuación precisa de 20 dB con tolerancia ±0.8 dB
• Soporte de frecuencia de 0 a 3 GHz para RF de banda ancha
• Alta capacidad de potencia de 30 W con VSWR <1.2
• Conectores N macho-hembra para integración directa en línea
• Diseño compacto de Ø45×104 mm y peso de 230 g
• Operación en temperaturas de -40 °C a +50 °C
