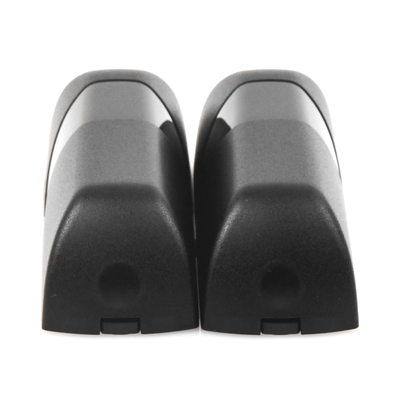

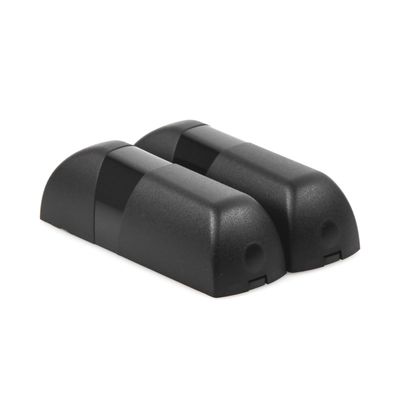

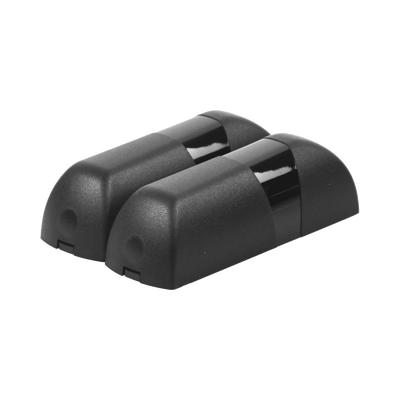

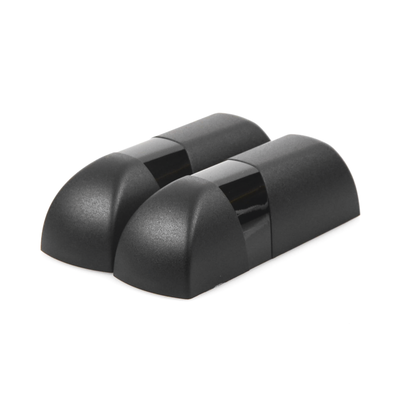

ACCESSPRO - Detector fotoelectrico infrarojo / RELEVADOR NC/COM/NO, compatible con ACCESSFORCE y FS100SPEED

Características principales Tecnología: Infrarroja Voltaje operativo: 12/24 Vcc/Vca Rango de detección: 10m (puede reducirse por condiciones climáticas) Tiempo de respuesta: 1 segundo Temperatura operación: -10°C a 50°C Salida de relé: 1A Max. 36V Especificaciones técnicas Alimentación: 12 a 24V DC/AC Consumo: 100 mA Dimensiones: 108x35x30mm Peso: 100 gramos Conexión: Transmisor: AC/- AC/+ NC COM NO AC/+ AC/- Instalación: Altura recomendada 20cm, distancia máxima 2m Contenido del paquete 1 transmisor IR con salida de relé NO/NC/COM 1 receptor IR Notas de instalación Requiere alimentación por separado 12Vdc Instalar perpendicular al equipo a proteger Verificar alineación entre transmisor y receptor Evitar condiciones climáticas adversas que puedan afectar el rango Diagrama de conexiones Conexión del sensor: Transmisor: AC/- AC/+ NC COM NO AC/+ AC/- Receptor: Conexión a dispositivo a proteger Fuente de alimentación: Conectar con fuente apagada

Características

• Voltaje operativo 12/24 VCC/VCA adaptable
• Detección hasta 10m en condiciones óptimas
• Tiempo de respuesta 1 segundo
• Operación -10°C a 50°C ampliada
• Relevador 1A máx. 36V resistente
• Diseño compacto 108x35x30mm
