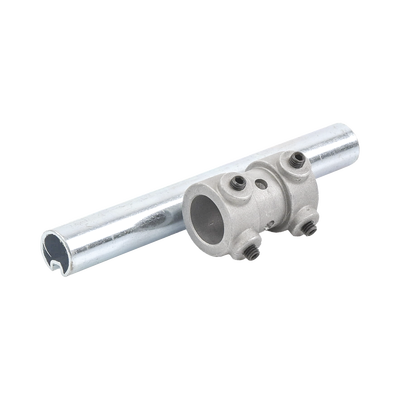

ACCESSPRO - Cople con extensión compatible con motor ACCESS50.

Características principales Compatible con motor Access50 para seccionales comerciales Cople metálico resistente Ajuste seguro con 4 tornillos Allen Diseñado para puertas sin barra solida con ranura Instalación rápida en puertas enrollables Aplicaciones Puertas seccionales comerciales Puertas enrollables industriales Sistemas con eje hueco φ25.4mm Instalaciones con requerimiento de operación manual de emergencia Especificaciones técnicas Salida de torque: 50 Nm Torque nominal: 35 Nm Velocidad: 24-32 rpm Eje hueco: φ25.4 mm Torque de retención: 400 Nm Área de puerta: ≤22 m² Voltaje: 110-127/220-240 y 380-420 V Potencia: 450 W Especificaciones adicionales Sistema de control: 24 V CC Protección térmica: 105°C Ciclos por hora: 20 (máx.) Protección: IP54 Temperatura operación: -20°C a +40°C (+60°C con reducción de ciclos) Altitud: Hasta 1000 m Contenido del kit 1 Cople metálico 4 Tornillos opresores Allen 2 Pines de llave de diferentes tamaños 2 Anillos de localización Requisitos de instalación Perno de brida hexagonal M8*12 (4 unidades) Verificar eje del resorte antes de instalar Requiere soporte de par para amortiguar vibraciones Altura de instalación de manija de liberación: 1.8 m Notas de seguridad Instalar con suministro eléctrico desconectado Solo personal calificado debe instalar Verificar resistencia mínima de 800 N/mm² en pernos Colocar señalización de advertencia cerca de manija de liberación Vídeos de instalación Manual de instalación Este accesorio debe instalarse siguiendo las instrucciones del manual oficial: Capítulo 5: Instalación mecánica Capítulo 6: Mecanismo de liberación Capítulo 8: Puesta en marcha

Características

• Compatible con motor Access50 para seccionales comerciales
• Cople metálico resistente con 4 tornillos Allen
• Diseñado para puertas sin barra solida con ranura
• Instalación rápida en puertas enrollables industriales
• Salida de torque 50 Nm, torque nominal 35 Nm
• Velocidad 24-32 RPM, eje hueco 25.4 mm
